リング型ライトガイド テーパータイプ
Ring Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ（塩化ビニル）被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ（塩化ビニル）被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
リング型ライトガイド
■光ファイバーをリング状に配列し、全周方向から照射
顕微鏡やマクロ撮影、工業検査等に最適
■用途に応じて、リング径、照射角度を選択可能
照射範囲、照射方向、照射距離、取付条件によって選定
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S
■ リング型内径φ25 テーパータイプ（照射内向角50°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状

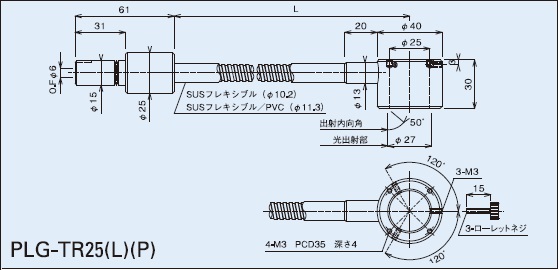

PLG-TR25-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 750 φ25 φ40×H30 64,700
PLG-TR25-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1000 φ25 φ40×H30 68,000
PLG-TR25-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1500 φ25 φ40×H30 74,800
PLG-TR25-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 2000 φ25 φ40×H30 81,300
PLG-TR25-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 3000 φ25 φ40×H30 95,000
PLG-TR25-750P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 750 φ25 φ40×H30 67,500
PLG-TR25-1000P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ25 φ40×H30 70,800
PLG-TR25-1500P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ25 φ40×H30 77,900
PLG-TR25-2000P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ25 φ40×H30 84,700
PLG-TR25-3000P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ25 φ40×H30 98,500
■ リング型内径φ32 テーパータイプ（照射内向角50°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-TR32-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 750 φ32 φ50×H30 65,900
PLG-TR32-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1000 φ32 φ50×H30 69,300
PLG-TR32-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1500 φ32 φ50×H30 76,000
PLG-TR32-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 2000 φ32 φ50×H30 82,500
PLG-TR32-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 3000 φ32 φ50×H30 96,300
PLG-TR32-750P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 750 φ32 φ50×H30 70,000
PLG-TR32-1000P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ32 φ50×H30 73,300
PLG-TR32-1500P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ32 φ50×H30 80,400
PLG-TR32-2000P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ32 φ50×H30 87,200
PLG-TR32-3000P-6R 多成分ガラス φ6 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ32 φ50×H30 101,000
■ リング型内径φ45 テーパータイプ（照射内向角50°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-TR45-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 750 φ45 φ70×H26 81,300
PLG-TR45-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1000 φ45 φ70×H26 86,900
PLG-TR45-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1500 φ45 φ70×H26 96,000
PLG-TR45-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 2000 φ45 φ70×H26 109,500
PLG-TR45-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 3000 φ45 φ70×H26 131,300
PLG-TR45-750P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 750 φ45 φ70×H26 85,700
PLG-TR45-1000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ45 φ70×H26 91,500
PLG-TR45-1500P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ45 φ70×H26 103,300
PLG-TR45-2000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ45 φ70×H26 115,000
PLG-TR45-3000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ45 φ70×H26 138,400
■ リング型内径φ55 テーパータイプ（照射内向角50°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-TR55-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 750 φ55 φ80×H26 90,000
PLG-TR55-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1000 φ55 φ80×H26 95,500
PLG-TR55-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1500 φ55 φ80×H26 106,700
PLG-TR55-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 2000 φ55 φ80×H26 118,000
PLG-TR55-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 3000 φ55 φ80×H26 140,700
PLG-TR55-750P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 750 φ55 φ80×H26 94,250
PLG-TR55-1000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ55 φ80×H26 100,000
PLG-TR55-1500P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ55 φ80×H26 111,900
PLG-TR55-2000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ55 φ80×H26 123,500
PLG-TR55-3000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ55 φ80×H26 147,000
■ リング型内径φ65 テーパータイプ（照射内向角50°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状

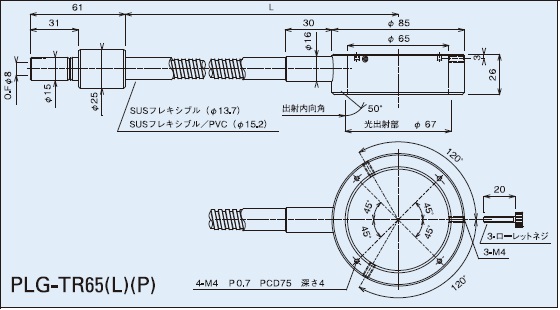

PLG-TR65-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 750 φ65 φ85×H26 99,000
PLG-TR65-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1000 φ65 φ85×H26 104,500
PLG-TR65-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1500 φ65 φ85×H26 115,900
PLG-TR65-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 2000 φ65 φ85×H26 127,000
PLG-TR65-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 3000 φ65 φ85×H26 149,500
PLG-TR65-750P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 750 φ65 φ85×H26 103,300
PLG-TR65-1000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ65 φ85×H26 109,200
PLG-TR65-1500P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ65 φ85×H26 120,800
PLG-TR65-2000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ65 φ85×H26 132,500
PLG-TR65-3000P-8R 多成分ガラス φ8 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ65 φ85×H26 156,000
■ リング型内径φ75 テーパータイプ（照射内向角50°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-TR75-750-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 750 φ75 φ100×H26 124,000
PLG-TR75-1000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 1000 φ75 φ100×H26 132,300
PLG-TR75-1500-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 1500 φ75 φ100×H26 149,300
PLG-TR75-2000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 2000 φ75 φ100×H26 166,300
PLG-TR75-3000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 3000 φ75 φ100×H26 200,000
PLG-TR75-750P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 750 φ75 φ100×H26 128,300
PLG-TR75-1000P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ75 φ100×H26 136,900
PLG-TR75-1500P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ75 φ100×H26 154,500
PLG-TR75-2000P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ75 φ100×H26 171,800
PLG-TR75-3000P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ75 φ100×H26 206,900
●お問合せ→
