シングルライトガイド
Single Light Guide
プラスチックファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ（塩化ビニル）被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ（塩化ビニル）被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
シングルライトガイド
■１箇所に集中して照射するスポット照射タイプのライトガイド
■集光レンズを使用することで、高い照度と照度ムラの少ない照射が可能
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能

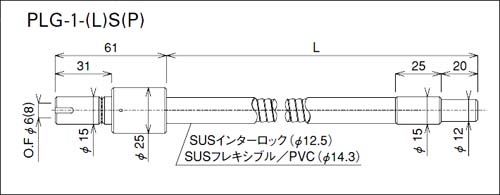

■ インターロック SUSインターロックチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLPG-1-500S-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ 500 17,800
PLPG-1-500S-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ 500 19,900

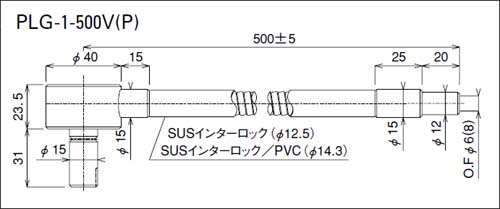

■ インターロック・垂直 SUSインターロックチューブ・入射側垂直取付型
◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLPG-1-500V-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSインターロック 500 21,500
PLPG-1-500V-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSインターロック 500 24,800

■ フレキシブル SUSフレキシブルチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLPG-1-1000-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 1000 19,500
PLPG-1-1500-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 1500 23,000
PLPG-1-2000-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 2000 26,800
PLPG-1-3000-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 3000 33,500

■ フレキシブル（結束φ8） SUSフレキシブルチューブ・結束径：φ8
◆ご注文･販売価格はこちらへ→ショップ（光マート）
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLPG-1-1000-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 1000 24,800
PLPG-1-1500-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 1500 30,500
PLPG-1-2000-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 2000 36,000
PLPG-1-3000-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 3000 47,000

●お問合せ→
