LCPシリーズ 同軸落射照明対応丸型スポットLED光源
LCP-8/14W ／ LCP-8/24W ／ LCP-8/24W
|
|
|
国内メーカー製同軸落射照明対応レンズ用の光源として使用可能
|
 |
同軸落射照明対応丸型スポットLED光源は画像処理用・検査用LED照明の一種で、高輝度のLEDを利用したスポット照明です。
同軸照明ユニットに組み込めば、カメラと同じ光軸で照明できます。
■同軸落射照明へ直接取付可能です。（取付部：φ8×12mm）
同軸落射照明対応マクロレンズ
同軸落射照明対応テレセントリックレンズ
同軸落射照明対応マクロズームレンズ
■白色以外の各色、紫外光、赤外光仕様にも対応致します。
白色・赤色・緑色・青色・紫外光・赤外光
|
|
|
|
|
■Specifications
|
| 型 式 |
寸法(mm) |
定格電圧 |
許容電流 |
色 |
価格 |
| LCP-8/14W |
図1参照 |
2.8〜3.5V |
0.35A |
白色（標準仕様） |
要問合 |
| LCP-8/14WL |
図2参照 |
2.8〜3.5V |
0.35A |
白色（標準仕様） |
要問合 |
| LCP-8/24WL |
図3参照 |
2.8〜3.5V |
0.35A |
白色（標準仕様） |
要問合 |
| LCP-8/24W |
図4参照 |
2.8〜3.5V |
0.5A |
白色（標準仕様） |
要問合 |
| LCP-8/14R |
図1参照 |
2.8〜3.5V |
0.35A |
赤色 |
要問合 |
| LCP-8/14RL |
図2参照 |
2.8〜3.5V |
0.35A |
赤色 |
要問合 |
| LCP-8/24RL |
図3参照 |
2.8〜3.5V |
0.35A |
赤色 |
要問合 |
| LCP-8/24R |
図4参照 |
2.8〜3.5V |
0.5A |
赤色 |
要問合 |
| LCP-8/14G |
図1参照 |
2.8〜3.5V |
0.35A |
緑色 |
要問合 |
| LCP-8/14GL |
図2参照 |
2.8〜3.5V |
0.35A |
緑色 |
要問合 |
| LCP-8/24GL |
図3参照 |
2.8〜3.5V |
0.35A |
緑色 |
要問合 |
| LCP-8/24G |
図4参照 |
2.8〜3.5V |
0.5A |
緑色 |
要問合 |
| LCP-8/14B |
図1参照 |
2.8〜3.5V |
0.35A |
青色 |
要問合 |
| LCP-8/14BL |
図2参照 |
2.8〜3.5V |
0.35A |
青色 |
要問合 |
| LCP-8/24BL |
図3参照 |
2.8〜3.5V |
0.35A |
青色 |
要問合 |
| LCP-8/24B |
図4参照 |
2.8〜3.5V |
0.5A |
青色 |
要問合 |
| LCP-8/14UV |
図1参照 |
2.8〜3.5V |
0.35A |
紫外光 |
要問合 |
| LCP-8/14UVL |
図2参照 |
2.8〜3.5V |
0.35A |
紫外光 |
要問合 |
| LCP-8/24UVL |
図3参照 |
2.8〜3.5V |
0.35A |
紫外光 |
要問合 |
| LCP-8/24UV |
図4参照 |
2.8〜3.5V |
0.5A |
紫外光 |
要問合 |
| LCP-8/14IRV |
図1参照 |
2.8〜3.5V |
0.35A |
赤外光 |
要問合 |
| LCP-8/14IRL |
図2参照 |
2.8〜3.5V |
0.35A |
赤外光 |
要問合 |
| LCP-8/24IRL |
図3参照 |
2.8〜3.5V |
0.35A |
赤外光 |
要問合 |
| LCP-8/24IR |
図4参照 |
2.8〜3.5V |
0.5A |
赤外光 |
要問合 |
|
|
|
|
※電源は別売となりますので、必要の際は見積依頼時にご依頼下さい。
|
|
|
■外観寸法図
|
|
|
■ストロボ電源
ストロボ電源はLED照明用の電源の一種であり、可変電圧出力でLED照明を調光します。トリガ信号により照明器を点灯させ、点灯時間はデジタルスイッチにより設定します。設定可能時間は1〜999μSです。
|
| 型 式 |
入力電圧 |
出力 |
チャンネル |
調光制御方式 |
外観図 |
| SJV-T1220 |
100VAC |
12V 2A |
1 |
つまみ |
図S1 |
|

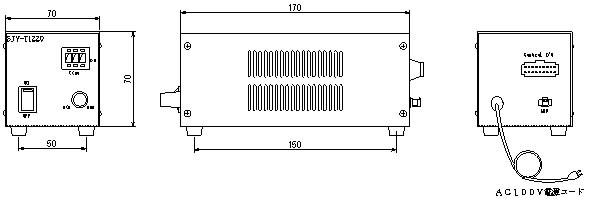

図S1
|
|
■パルス調光電源
パルス調光電源はLED照明用の電源の一種であり、PWM (Pulse Width Modulation) 可変出力でLED照明を調光するので、素子のVfのバラつきによる影響をうけにくいです。ただし、照明器の点灯期間とカメラのシャッターとの同期について、要注意です。
|
| 型 式 |
入力電圧 |
出力 |
チャンネル |
調光制御方式 |
外観図 |
| JP-T1205 |
100VAC |
12V 0.5A 8KHz |
1 |
つまみ |
図P1 |
| JP-T1220A |
100VAC |
12V 2A 8KHz |
1 |
つまみ or 外部0-5VDC |
図P2 |
| JP-T1220A-2 |
100VAC |
12V 2A 8KHz |
2 |
つまみ or 外部0-5VDC |
図P3 |
| JP-T1220D |
100VAC |
12V 2A 8KHz |
1 |
つまみ or 外部8bit |
図P2 |
| JP-T1220D-2 |
100VAC |
12V 2A 8KHz |
2 |
つまみ or 外部8bit |
図P3 |
|

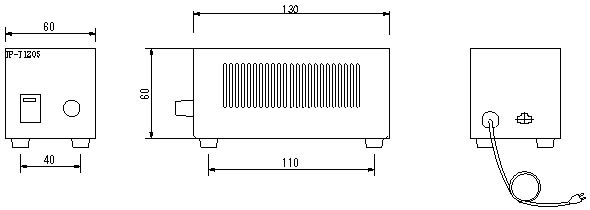

図P1
|

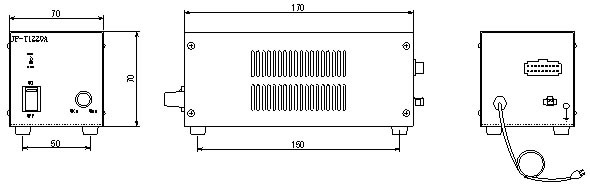

図P2
|

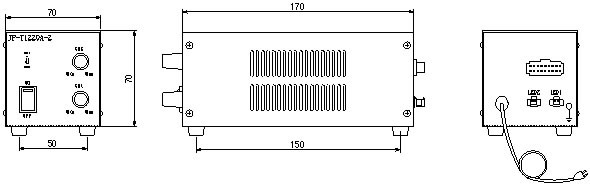

図P3
|
| ※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい |
|
|
