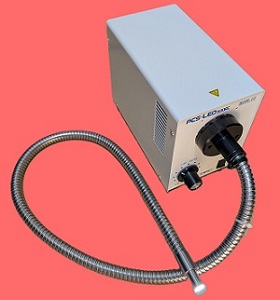

高輝度 LED ファイバー光源装置
PCS-LED300RC
メーカー：NPI
既存のメタルハライド光源に匹敵する高光量LED光源装置
■高光量LED光源装置
メタルハライド光源装置250〜350Wに匹敵する光量
■メタルハライド光源装置からの置き換えに
メタルハライド光源装置と同等の光量
■メンテナンスの手間とコストを大幅削減
ランプ交換不要、最大8,000時間の長寿命設計
■ハイスピードカメラの照明に最適
メタルハライド光源装置と同様にハイスピードカメラの照明に最適
■豊富な種類のライトガイド、特注製作も可能
スポット型、リング型、ライン型、面発光等々、豊富な種類を用意
1本からでも特注製作可能（お気軽にご相談下さい！）
■外部制御・信号入力に対応した多彩な制御機能
・アナログ調光（0〜5V）
・8bitパラレルデジタル信号調光
・リモート点灯・消灯入力
・消灯検出／信号出力
■PWM無段階調光＆広い調光範囲
0〜100%の連続可変調光を実現するPWM制御を採用
■さまざまな産業用途で活躍
顕微鏡照明、画像処理、高速撮影用ストロボ光源など
■安定性と耐環境性を両立
安定動作を保ちながら、幅広い設置環境に対応
●PCS-LED300RC  価格：395,000円(税別)／434,500円(税込)
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■仕様　Specifications
型 式 PCS-LED300RC
定格入力電圧 AC100V〜AC240V（World Wide）
定格入力電流 3.6A〜1.5A
入力電圧変動許容範 AC90V〜AC264V
相数・周波数・力率 単相・49〜61Hz・0.9 以上
点灯方式 直流定電流方式
調光方式 PWM 電流可変式無段階
調光可変範囲 0〜100％
冷却方式 強制ファン冷却
使用環境温度 0〜40℃
使用環境湿度範囲 15〜90％RH（結露無し）
外形寸法（W×H×D） 124×165×224（mm）（突起部含まず）
重量 3.3kg
検出・制御機能
消灯検出 ◎
消灯信号出力 ◎
アナログ信号調光（0〜5V） ◎
8ビットパラレルデジタル信号調光 ◎
リモート点灯・消灯入 ◎
外部VR調光 ◎
■外観寸法図
■ライトガイド
※ライトガイドは安全性を追及した超超耐熱使用の純正ライトガイドをご使用下さい。
・ライトガイドは超超耐熱(UHR3)をご使用下さい。詳しくはお問合せ下さい。
・標準ライトガイドの仕様で超超耐熱ライトガイドを製作できます。（要問合）
・UX350耐熱ライトガイドも使用可能です。詳しくはUX350耐熱シングル・ライン・UX350耐熱リングのページをご覧下さい。
耐熱ライトガイド以外を使用しますと、入射部が破損し、修理できない場合もございます。

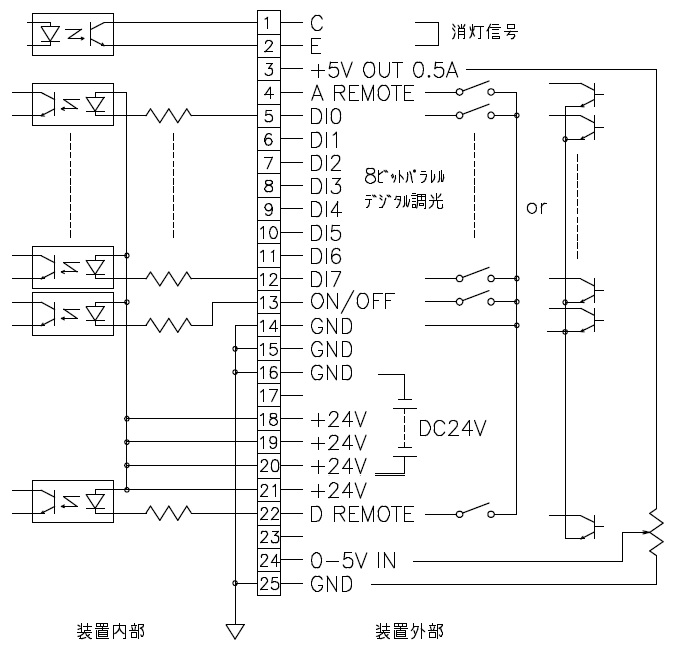

■外部制御方法
ランプOFF入力・アナログ調光・デジタル調光・ランプ切れ検出の各機能を使用条件に合わせて外部制御プラグ(D-SUB 25P オス)に配線(はんだ付け)してください。
アナログ調光
外部からのアナログ信号電圧により照度のリモートコントロールができます。
5V出力が有りますので外部に可変抵抗器を接続すれば照度のリモートコントロールが出来ます。
デジタル調光と共用動作できません。
装置全面のボリューム動作と共用できません。
ランプ消灯検出
ランプ消灯時に、ランプ消灯信号をNPNオープンコレクター出力します。
パラレルデジタル調光
外部からの8Bitデジタル信号による照度(標準で0〜100％リニア調光)のリモートコントロールができます。
調光と共用動作できません。
装置全面のボリューム動作と共用できません。
