1.1インチ・12メガピクセル対応 低ディストーションマクロレンズ VS-LDV50
Supports 12MP 1.1″/4K Resolution Distortionless Macro Lens VS-LDV50
VS Technology
1.1インチ・12メガピクセル素子対応／4K解像力、低ディストーションマクロレンズ
■12MP 1.1"素子対応/4K解像力
■低ディストーションマクロレンズ
■f=16mm・f=25mm・f=35mm・f=50mm・f=75㎜ 5機種ラインナップ
■マクロ帯域での性能発揮に最適な光学設計

◆VS-LDV50  ご注文･販売価格 → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  1.1インチ・12メガピクセル対応 低ディストーションマクロレンズ 【1/4、1/3、1/2、1/1.8、1、1.1インチ対応】
型　名 VS-LDV50
焦点距離 50mm(50.00mm)
最大口径比 1:3.5
可変倍率範囲 ×0.10～×0.36
光学倍率 ×0.10 ×0.26 ×0.36
視野範囲(H×V) 1.1″ 141.0×103.0mm 54.2×39.6mm 39.2×28.6mm
1″ 112.6×112.6mm 43.3×43.3mm 31.3×31.3mm
2/3″ 84.0×71.0mm 32.3×27.3mm 23.3×19.7mm
WD 500.0mm 200.0mm 150.0mm
物像間距離O/I 575.0mm 283.0mm 237.7mm
実効F 絞り開放時 3.8 4.4 4.7
被写界深度(最小錯乱円φ0.04mm) 30.4mm 5.2mm 2.9mm
TVディストーション(1.1″) 0.09％ -0.02％ -0.05％
周辺光量(Y=8.8) 90％ 95％ 96％
操作方法 Manual（Lock Screw M2）
設計波長 Visible
マウント Cマウント
フランジバック 17.526mm
適合カメラ 1.1″
フィルター径 M30.5P=0.5
重  量 126g

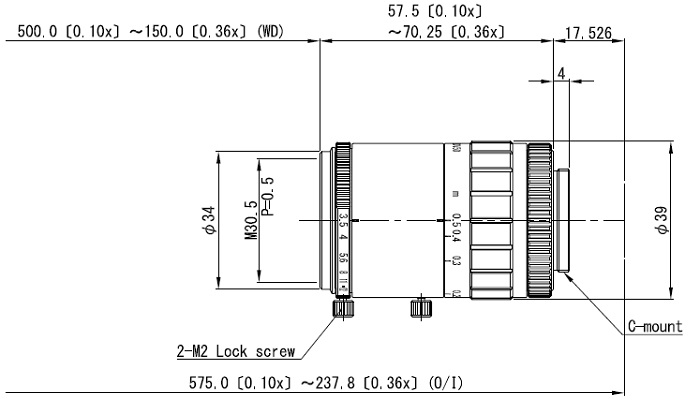

外観寸法 φ39(max.)×L=57.5(×0.10）～70.25（×0.36）mm
価  格 要問合

VS-LDV50
■ 視野範囲データ 接写リング（別売）をカメラとレンズの間に取付けることで至近距離を近くすることができます
接写リング
EX TUBE		 イメージセンサー FAR NEAR（至近距離）
W.D（mm） 視野範囲
（Hmm×Vmm）		 W.D（mm） 視野範囲
（Hmm×Vmm）
なし 1.1インチ 500.0 138.2×101.0 150.0 39.5×28.9
2/3インチ 82.4×69.6 23.5×19.9
0.5mm 1.1インチ 456.4 125.9×92.0 146.2 38.4×28.1
2/3インチ 75.0×63.4 22.9×19.3
1mm 1.1インチ 419.8 115.6×84.4 142.6 37.4×27.3
2/3インチ 68.9×58.2 22.3×18.8
1.5mm 1.1インチ 388.7 106.8×78.0 139.2 36.4×26.6
2/3インチ 63.6×53.8 21.7×18.3
2mm 1.1インチ 362.1 99.3×72.5 135.9 35.5×25.9
2/3インチ 59.2×50.0 21.2×17.9
5mm 1.1インチ 257.5 69.8×51.0 119.4 22.5×30.9
2/3インチ 41.6×35.1 18.4×15.5
10mm 1.1インチ 175.5 46.7×34.1 99.7 25.3×18.5
2/3インチ 27.8×23.5 15.1×12.7
15mm 1.1インチ 134.3 35.1×25.6 86.1 21.5×15.7
2/3インチ 20.7×17.7 12.8×10.8
20mm 1.1インチ 109.6 28.1×20.5 76.0 18.6×13.6
2/3インチ 16.7×14.1 11.1×9.4
25mm 1.1インチ 93.0 23.4×17.1 68.3 16.5×12.0
2/3インチ 14.0×11.8 9.8×8.3
30mm 1.1インチ 81.2 20.1×14.7 62.2 14.7×10.8
2/3インチ 12.0×10.1 8.8×7.4
35mm 1.1インチ 72.1 17.6×12.8 57.3 13.3×9.7
2/3インチ 10.5×8.9 7.9×6.7
40mm 1.1インチ 65.4 15.6×11.4 53.2 12.2×8.9
2/3インチ 9.3×7.9 7.3×6.1
45mm 1.1インチ 59.9 14.1×10.3 49.7 11.2×8.2
2/3インチ 8.4×7.1 6.7×5.6
50mm 1.1インチ 55.3 12.8×9.3 46.8 10.4×7.6
2/3インチ 7.6×6.4 6.2×5.2
