テレセントリックズームレンズ6.5倍
Zoom Lens(Telecentric model)
VSZ-0530/VSZ-0530CO
VS Technology
|
|
|
 |
■ズーム比6× 光学倍率0.47×～3.0× WD＝100mm
マシンビジョンの中で最も汎用性のあるズーム比とＷ.Ｄ.
■高精度ズーム・高コントラスト
ズーミング中の中心軸のずれを極力低減、高周辺光量高解像度、高コントラストを実現
■メガピクセルカメラへ対応
メガピクセルカメラ等の解像度の高いカメラにも使用可能
■絞り付き
絞り機構付きなので、明るさや被写界深度の調整に便利
■4種類のフロントコンバータで倍率調整（オプション）
別売の0.3×,0.4×,0.5×,0.7×のフロントコンバータで低倍率レンジに変更可能
|
|
◆VSZ-0530 価格：150,000円(税別)／165,000円(税込) ご注文はこちらへ→ ショップ（光マート）
◆VSZ-0530CO 価格：210,000円(税別)／231,000円(税込) ご注文はこちらへ→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| レンズ仕様 |
| 型番 |
VSZ-0530 |
VSZ-0530CO |
| 倍率可変範囲 |
0.47×～3.0× |
| ズーム比 |
6× |
| 光学倍率 |
0.47× |
3.0× |
0.47× |
3.0× |
| 実効Ｆ値 |
6.9 |
19.8 |
6.9 |
19.8 |
| 1/2インチ | 映像倍率 |
22.6× |
146.7× |
22.6× |
146.7× |
| 視野範囲(H×V) |
13.6×10.2mm |
2.1×1.6mm |
13.6×10.2mm |
2.1×1.6mm |
| 1/3インチ | 映像倍率 |
30.2× |
192.5× |
30.2× |
192.5× |
| 視野範囲 |
10.2×7.7mm |
1.6×1.2mm |
10.2×7.7mm |
1.6×1.2mm |
| NA |
0.034 |
0.078 |
0.034 |
0.078 |
| 被写界深度 |
2.5 |
0.2 |
2.5 |
0.5 |
| TVディストーション |
-0.09％ |
0.11％ |
-0.09％ |
0.11％ |
| W.D. |
100 |
| 物体間距離O/I |
267.8mm |
289.8㎜ |
| 適合カメラ |
1/1.8インチ以下 |
| マウント |
Cマウント |
| フランジバック |
17.526 |
| 重量 |
約240ｇ |
約320ｇ |
| 外観寸法 |
φ38(max)×150.3mm |
φ44.5(max)×172.3mm |
| 照明方式 |
－ |
同軸落射式 |
| 価格 |
150,000円(税別) |
210,000円(税別) |
|
| コンバータ(オプション) |
| 形式 |
VSZ-03X |
VSZ-04X |
VSZ-05X |
VSZ-07X |
| コンバータ倍率 |
0.3X |
0.4X |
0.5X |
0.7X |
| ズーム倍率 |
0.141～0.9X |
0.188～1.2X |
0.235～1.5X |
0.329～2.1X |
| W.D. |
337.6mm |
250.6mm |
201.0mm |
140.0 |
| 価格 |
30,000円(税別) |
30,000円(税別) |
30,000円(税別) |
30,000円(税別) |
|
◆VSZ-03X 価格：30,000円(税別)／33,000円(税込) ご注文はこちらへ→ ショップ（光マート）
◆VSZ-04X 価格：30,000円(税別)／33,000円(税込) ご注文はこちらへ→ ショップ（光マート）
◆VSZ-05X 価格：30,000円(税別)／33,000円(税込) ご注文はこちらへ→ ショップ（光マート）
◆VSZ-07X 価格：30,000円(税別)／33,000円(税込) ご注文はこちらへ→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|

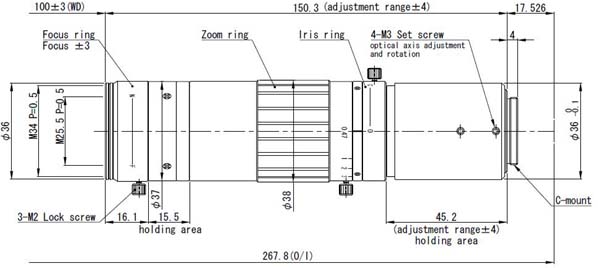

VSZ-0530
|
|
|
VSZ-0530CO
|
|
|
VSZ-03X |
VSZ-04X |
VSZ-05X |
VSZ-07X |
|
|
|
| ■ 同軸落射照明 |
Coaxial epi-illumination） |
|
 |
LED／ハロゲン光源装置
同軸落射照明用ライトガイド
|
 |
スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
|
|
|
|
| ■ スタンドアダプター |
スタンドへ取付けるためのアダプター（別売） |
|
 |
 |
| 型番 |
FF2-1065 |
| 内径（取付径） |
φ36.0 |
| 三脚座幅 |
33.0mm |
| 三脚穴 |
1/4×20山/インチ通し |
| 外寸・重量 |
70.0×60.0×20.0mm・170g |
| 価格 |
11,600円(税別) |
★12,760円(税込) ご注文→ショップ（光マート）
|
|
|
|
