USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1/1.7インチCMOS50万画素USB3.0カメラ  ハードトリガー対応
STC-MCS52U3V / STC-MBS52U3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1/1.7インチ50万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力  USB3 Vision規格へ対応
■外形28mm x 28mmの超小型ケースタイプ
■解像度816×624Pixel出力対応
■フレームレート721.5fps (8bit、速度優先), 628.7fps (8bit,画質優先)
■Windows 10(32bit/64bit),11(x64/ARM64)へ対応
■Linux対応(一部対応)ドライバーをリリース！
◆STC-MCS52U3V  （カラー） → ショップサイトへ（価格・注文）
◆STC-MBS52U3V  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCS52U3V(カラー) STC-MBS52U3V(白黒）
撮像素子 1/1.7” 0.5Mピクセル カラー CMOS

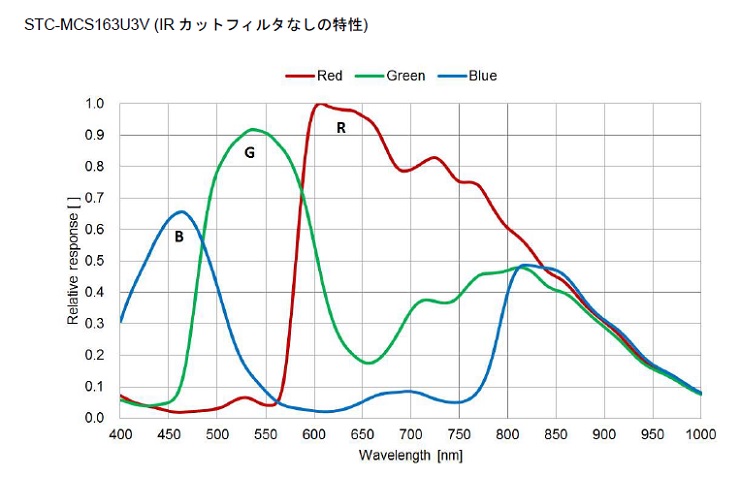

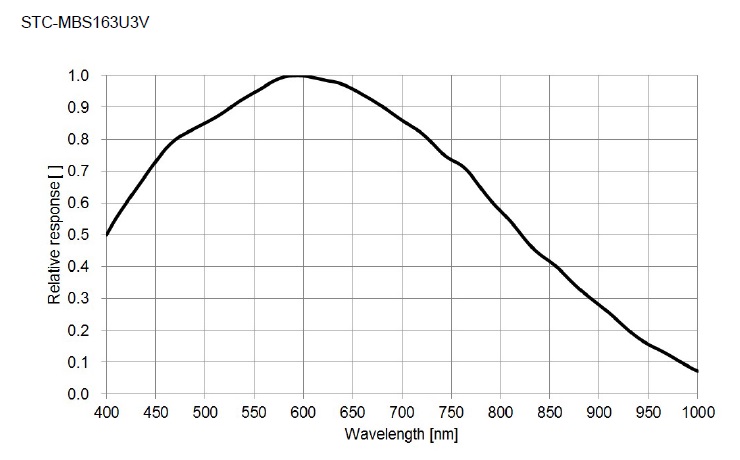

(SONY: IMX426)  →分光分布グラフ		 1/1.7” 0.5Mピクセル モノクロ CMOS
(SONY: IMX426)  →分光分布グラフ
シャッタータイプ グローバル
有効画素数 816(H) x 624(V)　Packed 時：768(H)×624(V)
セルサイズ／撮像エリア 9.0 (H) µmx 9.0 (V)µm／7.34(H)mm x 5.62(V)mm
スキャンモード フルスキャン/ ROI
フレームレート
(フル解像度時)		 8bits 出力 721.5 fps(フレームレート優先時)/628.7fps(画質優先時)
10bits出力 367.7 fps
10bits Packed 599.1 fps
12bits出力 367.7 fps
12bits Packed 499.2 fps
ADC ビット幅 8bit / 10bit / 12bit
画像出力フォーマット 8bits / 10bits / 12bits 出力 (10bits Packed / 12bits Packed 対応)
ノイズレベル 8bits 出力 ≤ 6 digits(Gain 0dB、フレームレート優先) / ≤ 3 digits (Gain 0dB、画質優先)
10bits/10bits Packed ≤ 12 digits (Gain 0 dB))
12bits/12bits Packed ≤ 48 digits (Gain 0 dB)
感度 8bits (フレームレート優先):300 Lux
8bits(画質優先)/10bits/12bits:1,140 Lux		 8bits (フレームレート優先):120 Lux
8bits(画質優先)/10bits/12bits:500 Lux
露光時間 8bits 出力 （フレームレート優先）1.06 μ秒 〜 16,777 秒（初期値: 1,13113 m秒)
（画質優先）1.06 μ秒 〜 16,777 秒（初期値: 1,36644 m秒)
10bits 出力 1.06 μ秒 〜 16,777 秒（初期値: 2.3329 m秒)
10bits Packed 1.06 μ秒 〜 16,777 秒（初期値: 1.43367 m秒)
12bits 出力 1.06 μ秒 〜 16,777 秒（初期値: 2,3329 m秒)
12bits Packed 1.06 μ秒 〜 16,777 秒（初期値: 1,71941 m秒)
ゲイン アナログゲイン 0dB 〜 43.2dB（初期値：0 dB）
デジタルゲイン 1 〜 2倍（初期値：1倍）
黒レベル 8bits出力 0 〜 31 digits
10bits/10bits Packed 0 〜 127 digits
12bits/12bits Packed 0 〜 511 digits
ホワイトバランスゲイン 0(黒レベル相当)〜3.99倍 (初期値:1倍) なし
ROI 水平： 64 〜 816画素(Packed時 64 〜 768画素) / 垂直： 16 〜 624ライン
（初期値:816 x 624）
画像サイズ調整単位： 水平16画素（Packed 時 64 画素） / 垂直16ライン
画像オフセット調整単位： 水平 8 画素 / 垂直 16 ライン
マルチROI 非対応
ガンマ ガンマテーブル: 0.1 〜 4.0 (初期値: 1.0)
ビニング 非対応
デシメーション 非対応
映像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補正 最大256点
自動画質
制御		 自動露光 対応 対応
自動ゲイン (AGC) 対応 対応
オートホワイトバランス 対応 −
動作モード エッジプリセット・トリガ / パルス幅トリガ / スタート・ストップトリガ　/　フリーラン
ユーザ設定保存 対応
インターフェース USB3.0 Super speed (USB3.0 Micro B)
プロトコル USB3 Vision® 1.0.1、GenICam Standard Version 2.0(SFNC 2.2,PFNC 2.0)準拠
及び センテック独自プロトコル (Standard SDK, Trigger SDK 使用時)
入出力信号端子 3 GPIO, 1カメラハードリセット
電 源 入力電圧 +5V(typ.) (USB規格に準ずる)
消費電力 最大：5.0 W、平均：4.5W、スリープモード時：1.5W以下
外形寸法 C-マウント: 28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 水平 / 垂直方向位置精度：±0.3mm
水平 / 垂直方向に対する有効画素面の回転精度: ±1.5°
材質 アルミニウム合金 (AC)
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
カメラ取り付け M2 取り付けネジ穴 (上面、底面、両側面に各3 個)
M4 取り付けネジ穴 (上面に2 個, 下面に4 個)
重量 約46g
動作温度
／湿度		 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 周囲環境温度: +40 ℃, 周辺環境湿度: 20 〜 85 %RH (結露なきこと)
保存温度 / 湿度 周囲環境温度 -25 〜+70℃, 周囲環境湿度20 〜 85%RH
耐振動 20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms （正弦半波）, XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット		 ･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C
■USBソフトウェア(ダウンロード) →最新版ダウンロード
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package		 ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応 		Win_v1.1.2 2020-12-01 ZIP / 584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント 		Ubuntu 18.04(64bit)
 Ubuntu1804-x64_v1.1.2 2020-7-28 ZIP / 76.6MB
Ubuntu 18.04
(ARM 64bit)
 Ubuntu1804-ARM64_v1.1.2 2020-7-28 ZIP / 76.4MB
Ubuntu 18.04
(ARM 64bit)
 Raspberry PiOS_x86_v1.1.2 2020-7-28 ZIP / 76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント 		MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina 		MacOSX_v1.1.2 2020-7-28 pkg / 136MB
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピンアサイン・入出力信号　詳細
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
CAB-USB3-02 USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 6,000円
CAB-USB3-03 USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 7,300円
CAB-USB3-05 USB3.0 MicroB、カメラ側ロックネジ付 5.0ｍ 8,500円
CAB-USB3-07 USB3.0 MicroB、カメラ側ロックネジ付 7.0ｍ 17,800円
CAB-USB3-02-RB USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 2.0ｍ 13,500円
CAB-USB3-03-RB USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5ｍ 15,500円
CAB-USB3-05-RB USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 5.0ｍ 21,000円
CAB-USB3-07-RB USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 7.0ｍ 49,200円
◆ご注文はこちらへ→ショップサイト
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5ｍ 12,800円
2023年10月生産終了・販売終了
■トリポットマウント・三脚座（オプション）
型番 仕様／対象機種 税別価格
TP-JVA カメラを三脚ネジで固定するためのアダプタ 5,500円
STC-MBS/MCS43U3V, MBS/MCS52U3V, MBS/MCS163U3V,MBS/MCS231U3V, MBS/MCS241U3V, MBS/MCS312U3V, MBS/MCS322U3V,MBS/MCS500U3V, MBS/MCS510U3V,MBCM/MCCM200U3V, MBCM200U3V-NIR, MBCM/MCCM401U3V, MBCM401U3V-NIR
◆ご注文はこちらへ→ショップサイト
■USB 4ch 画像入力ボード（オプション）
型番 USB3-4ch
ポート数 USB3.0 StandardA x 4ポート
ホストI/F PCI Express Gen3 x 4レーン
動作電源 オンボード DC5V
ホストコントローラ FL1100-1Q0-EX (FRESCO)
対応OS Windows7 / 8 / 10 および Linux
動作確認済みカメラ オムロンセンテック製USB3.0カメラ
外形寸法 167 (W) x 111.15 (H) mm (突起物除く)
価格 68,500円（税別）
◆ご注文はこちらへ→ショップサイト
■適合レンズ条件  イメージャー：1/1.7インチ、50万画素、9.0μmピクセルピッチ →[視野範囲一覧表]
TAMRON 1/1.7型6メガピクセル マシンビジョンレンズ
1/1.7″･1/1.8″ 6メガピクセル 2.74μmピクセルピッチ Cマウント
FUJINON 1.5メガピクセルレンズHF-HA-1Sシリーズ
2/3″,1/2″ 1.5メガピクセル − Cマウント
AZURE 2/3型 3メガピクセル マシンビジョンレンズ
2/3″〜1/3″ 3メガピクセル − Cマウント
VS Technology メガピクセル対応レンズ VS-VM
1/1.8″，2/3″ メガピクセル − Cマウント
