USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1.1インチCMOS1200万画素USB3.0カメラ ハードトリガー対応
STC-MCS122BU3V / STC-MBS122BU3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■1.1インチ1200万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力 USB3 Vision規格へ対応
■外形35mm x 35mmの小型ケースタイプ
■解像度4096×3000出力対応
■フレームレート23.5 fps
■Windows 10(32bit/64bit),11(x64/ARM64)へ対応
■Linux対応(一部対応)ドライバーをリリース！
|
|
 |
|
| 仕 様 |
| 型式 |
STC-MCS122BU3V(カラー) |
STC-MBS122BU3V(白黒） |
| 撮像素子 |
1.1” 12.37Mピクセル カラー CMOS
(SONY: IMX304)

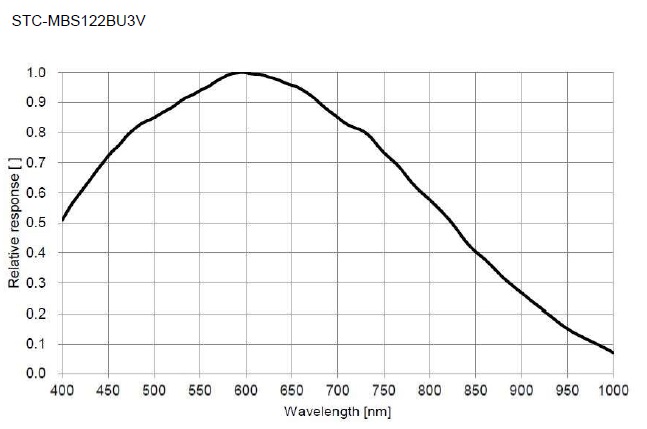

→分光分布グラフ |
1.1” 12.37Mピクセル モノクロ CMOS
(SONY: IMX304)
→分光分布グラフ |
| シャッター方式 |
グローバル |
| 有効画素数 |
4096(H) x 3000(V) |
| セルサイズ／撮像エリア |
3.45 (H)µm x 3.45 (V)µm／14.13 (H)mm x 10.35 (V)mm |
| 同期方式 |
外部トリガ (ハード / ソフト) / フリーラン |
フレームレート
(フル解像度時) |
8bits 出力 |
23.5 fps |
| 10bits 出力 |
15.2 fps |
| 10bits Packed 出力 |
23.5 fps |
| 12bits 出力 |
15.2 fps |
| 12bits Packed 出力 |
20.3 fps |
| ADC ビット幅 |
12bits |
| 映像出力フォーマット |
8bits / 10bits / 12bits 出力
(10bits Packed / 12bits Packed 対応) |
| ノイズレベル |
8bits 出力 |
≤ 3 digits (Gain 0 dB) |
| 10bits/10bits Packed |
≤ 12 digits (Gain 0 dB) |
| 12bits/12bits Packed |
≤ 48 digits (Gain 0 dB) |
| 感度 |
960 Lux |
430 Lux |
| 露光時間 |
8bits 出力 |
1.5 μ秒 〜 16.777 秒（初期値: 42,074.8 μ秒) |
| 10bits 出力 |
1.5 μ秒 〜 16.777 秒（初期値: 64.983.9 μ秒) |
| 10bits Packed 出力 |
1.5 μ秒 〜 16.777 秒（初期値: 42.074.8 μ秒) |
| 12bits 出力 |
1.5 μ秒 〜 16.777 秒（初期値: 64,983.9 μ秒) |
| 12bits Packed 出力 |
1.5 μ秒 〜 16.777 秒（初期値: 48,499.1 μ秒) |
| ゲイン |
アナログゲイン |
0dB 〜 19.2dB（初期値：0dB） |
| デジタルゲイン |
1 〜 2倍（初期値：1倍） |
| 黒レベル |
8bits 出力 |
0 〜 31 digits |
| 10bits/10bits Packed |
0 〜 127 digits |
| 12bits/12bits Packed |
0 〜 511 digits |
| ホワイトバランス |
0 (黒レベル相当) 〜 3.99 倍
(初期値: 1 倍) |
なし |
| ROI |
水平： 64 〜 4,096画素 / 垂直： 32 〜 3,000ライン（初期値:4,096 x 3,000）
画像サイズ調整単位： 水平16画素（Packed 時64 画素） / 垂直4ライン
画像オフセット調整単位： 水平4画素 / 垂直4ライン |
| マルチROI |
非対応 |
| ガンマ |
ガンマテーブル: 0.1 〜 4.0 (初期値: 1.0) |
| ビニング |
非対応 |
| デシメーション |
x2 水平・垂直 個別設定可能 / Off |
| 映像反転機能 |
左右反転 / 上下反転 / 上下左右反転 |
| 画素欠陥補正 |
最大2,048点 |
| 自動画質制御 |
自動露光 |
対応 |
対応 |
| 自動ゲイン (AGC) |
対応 |
対応 |
| オートホワイトバランス |
対応 |
− |
| 動作モード |
エッジプリセット・トリガ / パルス幅トリガ / スタート・ストップトリガ / フリーラン |
| ユーザ設定保存 |
対応 |
| 通信機能 |
USB3.0バス経由 |
| インターフェース |
USB3.0 Super speed (USB3.0 Micro B) |
| プロトコル |
USB3 Vision® 1.0.1、GenICam Standard Version 2.0(SFNC 2.2,PFNC 2.0)準拠
及び センテック独自プロトコル (Standard SDK, Trigger SDK 使用時) |
| 入出力信号端子 |
3 GPIO, 1カメラハードリセット |
| 電 源 |
入力電圧 |
+5 V (USB 規格に準ずる) / +8.0 〜 +24 V (電源・入出力信号コネクタ)
外部電源推奨 |
| 消費電力 |
最大：5.1 W、平均：4.0W |
| 外形寸法 |
C-マウント: 35 (W) x 35 (H) x 41.5 (D) mm *コネクタ含まず→図面 |
| 光学フィルター |
IR Cut Filter |
無し |
| レンズマウント |
Cマウント ※推奨レンズ: F2.8 以上(CLOSE側) |
| 光軸精度 |
H,V方向位置精度：±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.5° |
| 材質 |
アルミニウム合金 (AC) |
| 外部接続コネクタ |
USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨 |
| カメラ取り付け |
1/4”三脚取付ネジ穴（上下面に各1個k）
M4 取り付けネジ穴 (上下面及び両側面に各4 個) |
| 重量 |
約78g |
動作温度
／湿度 |
下限 |
周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと) |
| 上限 |
筐体温度: +63 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと) |
| 保存温度 / 湿度 |
周囲環境温度 -30 〜+70℃, 周囲環境湿度0 〜 85% |
| 耐振動 |
20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10G, 各方向30分 |
| 耐衝撃 |
加速度38 G, 6 ms （正弦半波）, 各方向3回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 |
| 規制化学物質対応 |
RoHS対応 |
|
| カメラ設定項目 |
簡易設定 |
･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
|
| 詳細設定 |
･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
|
専用ソフトウェア(無償)
StCamSWare詳細説明 |
･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
|
SDK(無償)
ソフトウェア開発キット |
･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C
|
|
|
|
| 名称 |
内容 |
対応OS |
バージョン |
更新日 |
ファイル |
Swntech
SDK
Package |
ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント
|
Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応
|
Win_v1.1.2 |
2020-12-01 |
ZIP / 584MB
|
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント
|
Ubuntu 18.04(64bit)
|
Ubuntu1804-x64_v1.1.2 |
2020-7-28 |
ZIP / 76.6MB
|
Ubuntu 18.04
(ARM 64bit)
|
Ubuntu1804-ARM64_v1.1.2 |
2020-7-28 |
ZIP / 76.4MB
|
Ubuntu 18.04
(ARM 64bit)
|
Raspberry PiOS_x86_v1.1.2 |
2020-7-28 |
ZIP / 76.9MB
|
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント
|
MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina
|
MacOSX_v1.1.2 |
2020-7-28 |
pkg / 136MB
|
|
|
|
 |
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター：HR10A-7P6S
*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。
|
|
|
|
|
|
■ロックネジ付USBケーブル（オプション）
|
 |
| 型番 |
仕様 |
長さ |
税別価格 |
| CAB-USB3-02 |
USB3.0 MicroB、カメラ側ロックネジ付 |
2ｍ |
6,000円 |
| CAB-USB3-03 |
USB3.0 MicroB、カメラ側ロックネジ付 |
3.5ｍ |
7,300円 |
| CAB-USB3-05 |
USB3.0 MicroB、カメラ側ロックネジ付 |
5.0ｍ |
8,500円 |
| CAB-USB3-07 |
USB3.0 MicroB、カメラ側ロックネジ付 |
7.0ｍ |
17,800円 |
| CAB-USB3-02-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
2.0ｍ |
13,500円 |
| CAB-USB3-03-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
3.5ｍ |
15,500円 |
| CAB-USB3-05-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
5.0ｍ |
21,000円 |
| CAB-USB3-07-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
7.0ｍ |
49,200円 |
|
|
|
| 型番 |
仕様 |
長さ |
税別価格 |
| NU3MBASU3S-2m |
USB3.0 MicroB、カメラ側ロックネジ付 |
2ｍ |
4,800円 |
| NU3MBASU3S-3.5m |
USB3.0 MicroB、カメラ側ロックネジ付 |
3.5ｍ |
6,400円 |
| NU3MBASU3B-3.5m |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
3.5ｍ |
12,800円 |
|
|
2023年10月生産終了・販売終了
|
|
|
|
|
|
|
|
|
|
|
