USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1/1.8インチCMOS130万画素USB3.0カメラ ハードトリガー対応
STC-MCE132U3V / STC-MBE132U3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■1/1.8インチ130万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力 USB3 Vision規格へ対応
■外形28mm x 28mmの超小型ケースタイプ
■SXGA(1280×1024)〜VGA(640×480)出力対応
■最大フレームレート60fps(1280×1024)、127fps(640×480)
■レンズマウントにCSマウントを採用(Cマウントへも対応)
■Windows7 SP1以降、8.1、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！
|
|
 |
|
| 仕 様 |
| 型式 |
STC-MCE132U3V(カラー) |
STC-MBE132U3V(白黒） |
| 撮像素子 |
1/1.8” 1.3Mピクセル カラーCMOS
(e2V:EV76C560ACT-EQV)

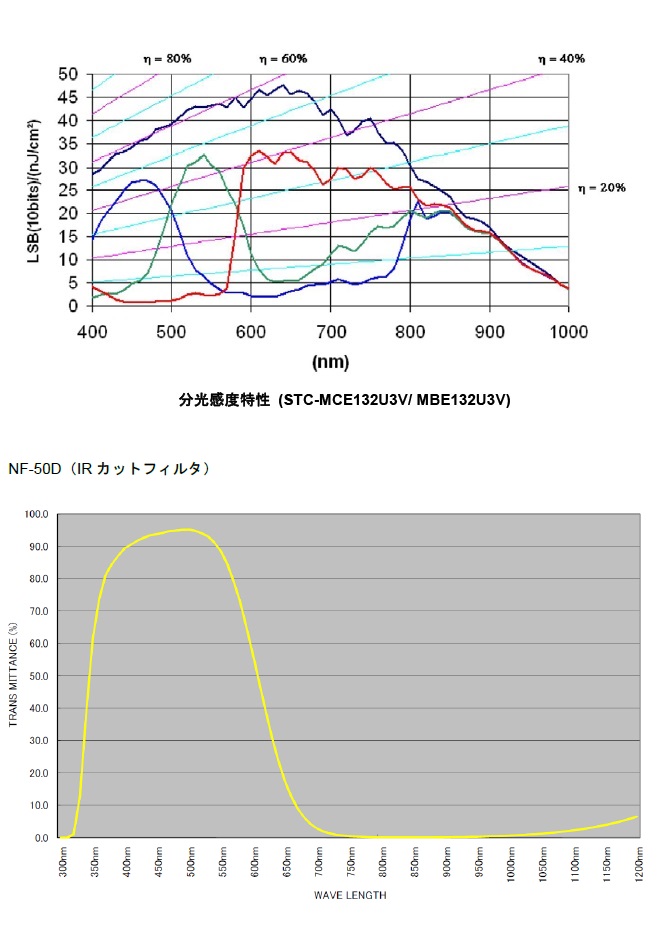

→分光分布グラフ |
1/1.8" 1.3Mピクセル モノクロCMOS
(e2V: EV76C560ABT-EQV)
→分光分布グラフ |
| 有効画素数 |
1280 (H) x 1024 (V) |
チップサイズ
(撮像エリア) |
6.78(H)mm x 5.43 (V)mm x 8.7 (D)mm |
| セルサイズ(μm) |
5.3 (H) x 5.3 (V) µm |
| 走査方式 |
プログレッシブ |
| シャッター方式 |
ローリングシャッター／グローバル(初期値) |
| スキャンモード |
フルスキャン / AOI |
最大フレームレート
（フルスキャン時） |
1.3M: 1280 x 1024 : 60fps (Raw8/10 bit), 55fps (RGB8 カラーモデルのみ)
※USB2.0ポート接続時はフレームレートが低下します。 |
最大フレームレート
（フルスキャン時
ビニング
およびAOI 時） |
XGA(1024x768) :80fps (Raw8/10 bit) , 71fps(RGB8 カラーモデルのみ)
VGA(640x480) :127fps (Raw8/10 bit) , 106fps(RGB8 カラーモデルのみ)
最小AOI(32x32):1222fps (Raw8/10bit,ローリングシャッタ),1270fps(Raw8/10bit,グローバルシャッタ)
最小AOI(32x32):416fps (RGB8,ローリングシャッタ),424fps(RGB8,グローバルシャッタ) |
| 同期方式 |
内部同期 |
| 画素周波数 |
36.818MHz(通常クロック)/18.409MHz(1/2クロック)/9.20453(1/4クロック) |
| 映像出力 |
RGB8, RAW8bit/10bit, |
RAW8bit/10bit |
| S/N比(8bit時) |
Less than 3 digit(Gain 0 dB) |
| 最低被写体照度 |
28.14lx at F1.2 |
0.26lx at F1.2 |
| ALC |
Auto Shutter /Auto Gain（初期値OFF） |
| 電子シャッタ |
プリセット・フリーランモード: 露光時間 16 u秒 〜 0.97 秒 （フルスキャン時)
プリセット・トリガモード: 露光時間 16 u秒 〜 0.97 秒 （フルスキャン時) |
| ゲイン |
アナログ：0〜11.97dB （初期値:0），デジタル：x0.00 〜 x7.98 （初期値:x1） |
| オフセット |
デジタル:0 〜 255(12bit) （初期値:168） |
| AOI |
AOI (水平： 32 〜 1280画素 / 垂直： 32 〜 1024ライン）（初期値:1280 x 1024）
画像サイズ調整単位： 水平4画素単位 / 垂直4ライン単位 |
| ビニング |
水平1/2, 垂直1/2 （初期値:1/1）
※明るさ加算は水平垂直方向とも可能、ただし水平垂直同時設定のみ可能
フレームレートは上がりません |
| スキッピング |
水平 1/2, 1/4, 垂直 1/2, 1/4 （初期値:1/1） ※水平垂直個別に設定可能
フレームレートが上がります
|
| 映像反転機能 |
左右変転 ／ 上下反転 ／ 上下左右反転 |
| 画素欠陥補間 |
最大32点（初期値：ON） |
| ホワイトバランス |
オート ／ マニュアル ／ ワンショット |
- |
| 動作モード |
フリーラン ／ エッジプリセット・トリガ ／ トリガ |
| フレームメモリー |
1フレームの画像を保証 |
| インターフェース |
USB 3.0 Super Speed (USB 3.0 Micro B) |
| IO入出力 |
2入力／2出力 |
| 電 源 |
USB供給 ：+5V(typ.)（USB規格に準ずる）、2.0W以下 |
| 外形寸法 |
28(W) X 28(H) X 33.8(D) ＊コネクタ含まず 図面 |
| 光学フィルター |
IR Cut Filter |
無し |
| レンズマウント |
CSマウント |
| 光軸精度 |
H,V方向位置精度：±0.5mm
H,V方向に対する有効画素面の回転精度：±0.35° |
| 外部接続コネクタ |
USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨 |
| 重量 |
約38g |
| 動作保証温度 |
下限：周囲環境温度 -5⁰C 、上限：周囲環境温度 40⁰C以下 又は 筐体上部温度 65⁰C以下 |
| 保存温度 |
-30℃〜+65℃ |
| 耐振動 |
20Hz〜200Hz〜20Hz（5分/サイクル）、加速度10G、各方向30分 |
| 耐衝撃 |
加速度38G、6ms（正弦半波）、各方向3回 |
| 規格 |
TBD |
| 規制化学物質対応 |
RoHS対応 |
|
| カメラ設定項目 |
簡易設定 |
･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
|
| 詳細設定 |
･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
|
専用ソフトウェア(無償)
StCamSWare詳細説明 |
･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
|
SDK(無償)
ソフトウェア開発キット |
･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C
|
|
|
|
| 名称 |
内容 |
対応OS |
バージョン |
更新日 |
ファイル |
Swntech
SDK
Package |
ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント
|
Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応
|
Win_v1.1.2 |
2020-12-01 |
ZIP / 584MB
|
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント
|
Ubuntu 18.04(64bit)
|
Ubuntu1804-x64_v1.1.2 |
2020-7-28 |
ZIP / 76.6MB
|
Ubuntu 18.04
(ARM 64bit)
|
Ubuntu1804-ARM64_v1.1.2 |
2020-7-28 |
ZIP / 76.4MB
|
Ubuntu 18.04
(ARM 64bit)
|
Raspberry PiOS_x86_v1.1.2 |
2020-7-28 |
ZIP / 76.9MB
|
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント
|
MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina
|
MacOSX_v1.1.2 |
2020-7-28 |
pkg / 136MB
|
|
|
|
 |
| ピン番号 |
信号名 |
入出力 |
Low |
High |
| 1 | 入力信号用
GND(IO_GND) | − | 0V |
| 2 | 出力2(IO3) | OUT | 0.8V以下 | +3.3〜+24V |
| 3 | 出力1(IO2) | OUT | 0.8V以下 | +3.3〜+24V |
| 4 | 入力2(IO1) | INPUT | 0.7V以下 | +2.5〜+5V |
| 5 | 入力1(IO0) | INPUT | 0.7V以下 | +2.5〜+5V |
| 6 | 出力信号用電源
IO_VCC | − | +3.3to+24Vdc |
|
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター：HR10A-7P6S |
|
|
|
|
■ロックネジ付USBケーブル（オプション）
|
 |
| 型番 |
仕様 |
長さ |
税別価格 |
| CAB-USB3-02 |
USB3.0 MicroB、カメラ側ロックネジ付 |
2ｍ |
6,000円 |
| CAB-USB3-03 |
USB3.0 MicroB、カメラ側ロックネジ付 |
3.5ｍ |
7,300円 |
| CAB-USB3-05 |
USB3.0 MicroB、カメラ側ロックネジ付 |
5.0ｍ |
8,500円 |
| CAB-USB3-07 |
USB3.0 MicroB、カメラ側ロックネジ付 |
7.0ｍ |
17,800円 |
| CAB-USB3-02-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
2.0ｍ |
13,500円 |
| CAB-USB3-03-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
3.5ｍ |
15,500円 |
| CAB-USB3-05-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
5.0ｍ |
21,000円 |
| CAB-USB3-07-RB |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
7.0ｍ |
49,200円 |
|
|
|
| 型番 |
仕様 |
長さ |
税別価格 |
| NU3MBASU3S-2m |
USB3.0 MicroB、カメラ側ロックネジ付 |
2ｍ |
4,800円 |
| NU3MBASU3S-3.5m |
USB3.0 MicroB、カメラ側ロックネジ付 |
3.5ｍ |
6,400円 |
| NU3MBASU3B-3.5m |
USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル |
3.5ｍ |
12,800円 |
|
|
2023年10月生産終了・販売終了
|
|
|
|
|
■CS→C変換アダプター（オプション）
 |
| 型番 |
仕様 |
価格 |
| FF-CS-C |
CSマウントカメラにCマウントレンズを装着する場合に使用 |
1,000円(税別) |
|
|
|
|
|
|
|
|
|
|
|
|
|
