OpticalGarden／レンズ／ computar製品／ LensConnect／ Varifocalシリーズ／ VL6Z1626UC-MPYIR

LensConnect リモートコントロールレンズ Varifocalシリーズ

6X 16mm-96mm F2.6 Day＆Night for 1.1type 12 Megapixel Cameras,
Motorized Contorol Vari-focal, USB interface,C-Mount

VL6Z1626UC-MPYIR

メーカー：computar

USBケーブル1本で簡単に操作可能な電動FAレンズ

ズーム、フォーカス、アイリスを、USB(I²C)経由でコントロール可能
手動で調整が不可能な場所でも容易に操作可能
ステッピングモーターにより緻密な制御が可能
プラグアンドプレイで簡単に導入可能

Varifocalシリーズマシンビジョンレンズ

■ USBケーブル1本で給電と制御が可能な電動レンズ
(I²C版も提供可能)
■ ズーム、フォーカス、アイリスをUSB でコントロール可能
■ ステッピングモーターにより、緻密なピント調整と高い再現性を実現
■ 高速なフォーカス制御
■ レンズ制御サンプルプログラムの提供により、簡単に導入が可能
■ 1.1型12メガと1/1.8型5メガの超高解像度バリフォーカルレンズ

Lineup

computar(CBC)製レンズ一覧

LensConnect
DL-MPYシリーズ

DL0828UC-MPY  1/1.1″・f=8mm・F2.8
DL1224UC-MPY  1/1.1″・f=12mm・F2.4
DL1623UC-MPY  1/1.1″・f=16mm・F2.3
DL2523UC-MPY  1/1.1″・f=25mm・F2.3
DL3525UC-MPY  1/1.1″・f=35mm・F2.5
DL5028UC-MPY  1/1.1″・f=50mm・F2.8

VL-MPZシリーズ

VL0826U-MPZ  1″・f=8mm・F2.6
VL1226U-MPZ  1″・f=12mm・F2.6
VL1624U-MPZ  1″・f=16mm・F2.4
VL2520U-MPZ  1″・f=25mm・F2.0
VL3522U-MPZ  1″・f=35mm・F2.2
VL5024U-MPZ  1″・f=50mm・F2.4
VL7531U-MPZ  1″・f=72mm・F3.1

Varifocalシリーズ

V6Z1626UC-MPYIR  1.1″・f=16-96mm・F2.6
EL6Z0915UCS-MPWIR  1/1.8″・f=9-50mm・F1.5
EL3Z0416UCS-MPWIR  1/1.8″・f=4.0-10mm・F1.6

◆見積･注文 → お問合せ下さい：

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

VL6Z1626UC-MPYIR
焦点距離 Focal Length		16mm - 96mm
絞り範囲 Aperture Range	Wide	F2.6～16C
	Tele	F2.7～16.C
最大素子サイズ Max.Image Format		14.2mm×10.4mm（φ17.6mm）
至近距離 Min. Object Distance		3ｍ（前玉より） from front of lens
画角 Angle of View D×H×V	1.1′	58.9°×48.1°×35.6°～10.4°×8.5°×6.3°
	2/3′	54.1°×48.1°×25.7°～9.5°×8.5°×4.5°
	1/1.8′	37.8°×30.3°×22.8°～6.7°×5.4°×4.0°
1.1′：14.2×10.4mm(φ17.6)、 2/3′：14.2×7.5mm(φ16.0)、 1/1.8′：8.8×6.6mm(φ11.0)
有効レンズ径 Effective Lens Aperture		Front：φ43.0mm、Rear：φ15.4mm
バックフォーカス Back focal Length	Wide	13.9mm(in Air)
	Tele	13.9mm(in Air)
フランジバック Flange Bcak		17.526mm(in Air)
コトロールI/F Control Interface		USB2.0
給電方式 Power Mode		Bus Powerd(500mA)
コネクター Connector		USB TypeA
作動温度 Operating Temperature		－20℃～＋60℃
コントロール Control	フォーカス Focus	電動 Motorized
	アイリス Iris	電動 Motorized
	ズーム Zoom	電動 Motorized
マウント Mount Type		C-Mount
フィルターネジ径 Filter Thread		M67 P=0.75mm
大きさ Dimensions		78.2mm×83.8mm×108.96mm
質量 Weight		330g
三脚ネジ穴 Toripod Screw		1/4‐20UNC
価格 Japan domesitic price		お問合わせ下さい

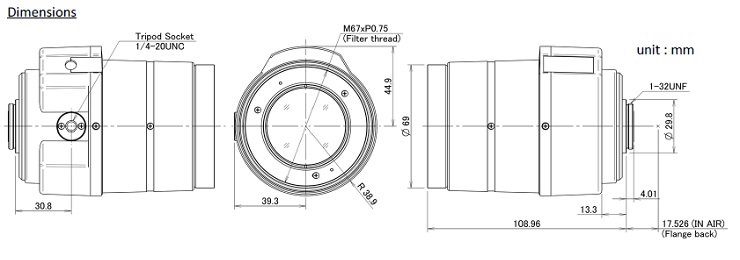

■外観図面 Drawing

	LensConnect Series
	レンズ本体にモータ、その制御基板とUSB通信機能を搭載し、USB経由でパソコンから給電及びコマンド送信することで簡単に(ズーム)・フォーカス・アイリス位置を調整可能なレンズです。レンズとパソコンは、USBケーブル1本で接続します。ご使用環境に合わせてUSB延長ケーブルを接続することが可能です。（最大ケーブル長5ｍ。シールドタイプをご使用ください。） (ズーム)・フォーカス・アイリスの位置はモータのアドレス位置で管理されており、再現良く指定した位置に停止することが可能です。
	I²Cモデルレンズ本体にモータ、その制御基板とI²C通信機能を搭載し、 I²C経由でコントローラからコマンド送信することで簡単に(ズーム)・フォーカス・アイリス位置を調整可能なモデルです。
	LensConnectレンズ対応USB3 Visionカメラ STC-SCS500U3V-LCNT / STC-SBS500U3V-LCNT 2/3インチ 5メガピクセル対応USB3 Visionカメラ STC-SCS881U3V-LCNT / STC-SBS881U3V-LCNT 1インチ 8メガピクセル対応USB3 Visionカメラ STC-SCS122BU3V-LCNT / STC-SBS122BU3V-LCNT 1インチ 12.3メガピクセル対応USB3 Visionカメラ
