LensConnect  リモートコントロールレンズ DL-MPYシリーズ
f=25mm F2.3 for 1/1.1type 12Megapixel Cameras,
Motorized Contorol Fixed-focal, USB interface,C-Mount
DL2523UC-MPY
メーカー：computar
USBケーブル1本で簡単に操作可能な電動FAレンズ
フォーカス、アイリスを、USB(I2C)経由でコントロール可能
手動で調整が不可能な場所でも容易に操作可能
ステッピングモーターにより緻密な制御が可能
プラグアンドプレイで簡単に導入可能
DL-MPYシリーズ  マシンビジョンレンズ
■ USBケーブル1本で給電と制御が可能な電動レンズ
  (I2C版も提供可能)
■ インナーフォーカス構造により、高速フォーカス調整と距離変動による収差低減を両立
■ ステッピングモーターにより、緻密なピント調整と高い再現性を実現
■ レンズ制御サンプルプログラムの提供により、簡単に導入が可能
■ 1/1.1型12メガセンサ（IMX535/545/565）に対応した最新の光学系
■ 様々なマシンビジョン用途に対応できる超低ディストーション設計

Lineup
◆見積･注文 → お問合せ下さい：

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

DL2523UC-MPY
焦点距離 Focal Length 25mm
絞り範囲 Aperture Range F2.3〜16.0
フォーカス範囲 Focus Range 0.12ｍ〜∞
視野範囲(至近距離)
Object Dimension
at M.O.D		 1/1.1′ 48.4mm × 35.5mm
2/3′ 38.0mm × 28.5mm
1/1.8′ 31.1mm × 23.3mm
画角
Angle of View
D×H×V		 1/1.1′ 31.0° × 25.3° × 18.7°
2/3′ 24.8° × 20.0° × 15.1°
1/1.8′ 20.4° × 16.4° × 12.3°
有効レンズ径 Effective Lens Aperture Front：φ19.6mm、Rear：φ13.5mm
バックフォーカス Back focal Length 14.3mm(in Air)
フランジバック Flange Bcak 17.526mm(in Air)
イメージサークル Max.Image Circle φ14.4mm
ディストーション
Distortion		 1/1.1′ 0.1％
2/3′ -0.1％
1/1.8′ -0.1％
コトロールI/F Control Interface USB2.0
給電方式 Power Mode Bus Powerd(500mA)
コネクター Connector USB TypeA
作動温度 Operating Temperature −20℃〜＋60℃
コントロール Control フォーカス Focus 電動 Motorized
アイリス Iris 電動 Motorized
マウント Mount Type C-Mount
フィルターネジ径 Filter Thread M30.5 P=0.5mm
大きさ Dimensions φ59.5×56.9mm
質量 Weight 166g
価格 Japan domesitic price お問合わせ下さい

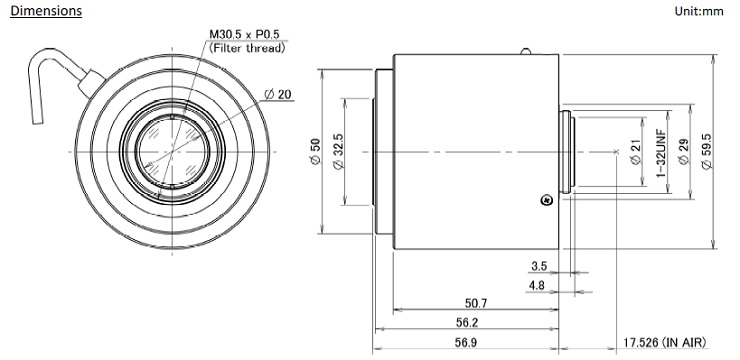

■外観図面 Drawing
