USBカメラシリーズ(CMOSタイプ)
ピンアサイン・入出力信号
STC-MCS70BU3V / STC-MBS70BU3V
STC-MCS1242U3V / STC-MBS1242U3V / STC-MCS2041U3V / STC-MBS2041U3V
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピン番号 信号名 機能 入出力 Low電圧 High電圧 入出力電流
1 IO_GND 入力信号用GND −

−
2 GPIO2 汎用入出力 IN +1.00V以下 +3.00 〜 +24V 4μA(typ.)
OUT 0 〜 +2.20V(*1) +3.00 〜 +24V(*2) 15mA(Max.)(*3)
3 GPIO1 汎用入出力 IN +1.00V以下 +3.00 〜 +24V 4μA(typ.)
OUT 0 〜 +2.20V(*1) +3.00 〜 +24V(*2) 15mA(Max.)(*3)
4 GPIO0 汎用入出力 IN +1.00V以下 +3.00 〜 +24V 4μA(typ.)
OUT 0 〜 +2.20V(*1) +3.00 〜 +24V(*2) 15mA(Max.)(*3)
5 CAM_RESET カメラハードリセット入力 IN +0.80V以下 +3.00 〜 +24V 4μA(typ.)(*4)
6 CAM_PWR カメラ電源 − -8 〜 +24V −

*1: 15mの負荷に対しLowレベル電圧を出力する場合の値。 Low電圧出力時にIO端子への流入電流が大きい場合、内部抵抗により生じる電圧により出力電圧が高くなりますので実使用環境にて十分ご評価下さい。
*2: IOを出力として使用する際に、IOに対し外部で構成した回路を接続する場合に印加できる電圧の最大値。測定回路4のVCCextに相当。
*3: IOを出力として使用する際に、IOに対し外部で構成した回路を接続する場合は、IO端子に流れる電流は15mA以内として下さい。
*4: 入力回路にHigh電圧を入力した時の電流値。

※参考回路、入出力特性等についてはお問合せ下さい。（詳しい資料を用意しております）

■入出力回路初期設定
ピン番号 信号名 初期設定
IN/OUT 設定
2 GPIO2 IN 端子設定無効
3 GPIO1 IN 端子設定無効
4 GPIO0 IN 端子設定無効
■入力信号
入力信号回路例
入力応答特性
CAM_RESET (参考回路1), 汎用入力 (参考回路2) における応答特性の参考値を以下に示します。
tIPDHL 0.13 μ秒
tIPDLH 6.54 μ秒
入力信号は
正極性の場合: tIPDLH 以上
負極性の場合: tIPDHL 以上
のパルス幅が必要です。
■出力信号
出力信号回路例

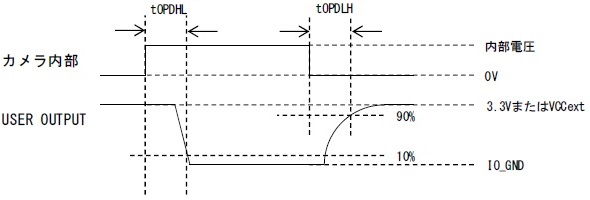

出力応答特性
汎用出力 (参考回路3), 汎用出力 (参考回路4) における応答特性の参考値を以下に示します。
ソフトウェアにてパルス幅の設定が可能です。
パルス幅の設定に出力回路の応答特性は含まれていませんので、以下の応答タイミングを参照の上、 十分に余裕を持った設定として下さい。

 VCCext
OPEN(※1) 5V(※2) 12V(※2) 24V(※2)
tOPDHL 0.21 μ秒 0.25 μ秒 0.37 μ秒 0.51 μ秒
tOPDLH 10.40 μ秒 2.69 μ秒 2.68 μ秒 2.61 μ秒
(※1)：測定回路3。内部の電源3.3 V に対し測定を実施しています。
(※2)：測定回路4。
