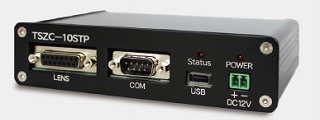

ズームレンズコントローラ ステッピングモータータイプ
TSZC-10STP

テスビット

電動ズームレンズを位置制御を行うコントローラ
ズームレンズのステッピングモーターを制御
脱調検出・過電流検出など各種機能を搭載
リミットスイッチ無しのレンズでも安定制御
オートチューニング機能装備
USB またはRS232C によるシリアル通信に対応
PC、PLC、マイコンボード等からコマンド送信
TSZC シリーズは、ズームレンズの位置制御を行うコントローラーです。このTSZC-STP は、ステッピングモーター レンズ専用のコントローラーとなります。(アイリスはP アイリスにも対応)
ズームレンズ内のステッピングモーターを制御し、精密な位置制御を実現します。この位置制御は、従来機と同様の 1000 ステップ動作、またはステッピングモーター本来のステップ数をそのまま生かす精密動作モードを選択することが可能です。
制御IC には、脱調検出・過電流検出など各種機能を搭載し、リミットスイッチを持たないレンズでも安定した 制御が可能です。さらに、オートチューニング機能を備えているため、ケーブル長の変更や仕様の異なるレンズを接続した場合でも、容易に対応できます。
通信は、USB またはRS232C によるシリアル通信に対応しています。
PC、PLC、マイコンボードなどから簡単なコマンドを送信することで、レンズを指定位置へ迅速に移動させることができます。

◆TSZC-10STP 価格・納期→ → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕様
型番 TSZC-10STP
対象ズームレンズ バイポーラ型ステッピングモーターを搭載したレンズ
(ズーム・フォーカス、アイリスはステッピング/P アイリス両対応)
対応駆動電圧2.5V 〜 12.0V
TUSSVision 社製電動ズームレンズ
制御対象 ズーム・フォーカス・アイリス
通信方式 USB2.0(シリアル通信)  RS-232C通信(RS485 等は特注対応)
制御能力 分解能:1000 分割 または ステッピングモーターの分解能
移動速度:レンズ仕様による(最大100,000pps)
主電源 DC 12V 最大3.6A ※モーターへはカレントリミット機能有り
ソフトウエア Windows 用制御ソフト C#・VB.net・Python サンプルコード など
標準寸法(WxHxD) 142x36x96[mm] ※突起物含まず 変更可能
付属品 簡易取扱説明書・USBケーブル・電源変換ケーブル・ACアダプタ
取扱説明書・サンプルソフト ダウンロード
価格 お問合せ下さい

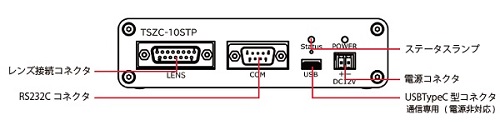

■ 背面パネル

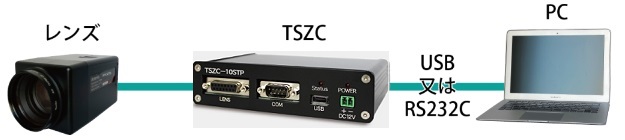

■ 接続
複数接続の場合、ズームレンズ1台に対してTSZC-06も1台必要となります。(1対1)
PC 1台で使用する場合、ズームレンズとTSZC-06 台数分のUSBポート/RS232Cポートが必要です。

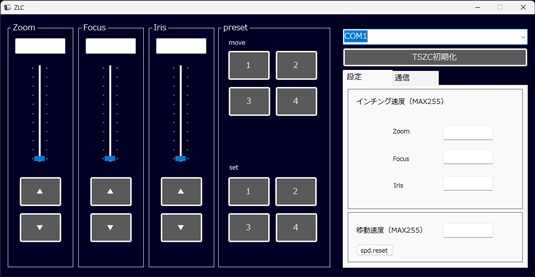

■ サンプルソフト:64bit/32bit Windows用ソフトウェア/VB.net(VB2010)のソースコード付
