MPYシリーズ
1.1型24メガピクセル対応超高解像度レンズ
Ultra-high resolution lens, suitable for 1.1" 24MP Sensor
V0828-MPY2 / V1228-MPY2 / V1628-MPY2
V2528-MPY / V3528-MPY / V5028-MPY
computar
|
|
|
 |
■1.1型24メガピクセルの大型センサーに対応（1.2型にも対応）
■超コンパクトデザイン
■フローティング機構により、近接から無限遠まで高解像を実現
■耐振5G相当
|
|
|
◆ご注文･販売価格については、お問合せ下さい。
|
|
|

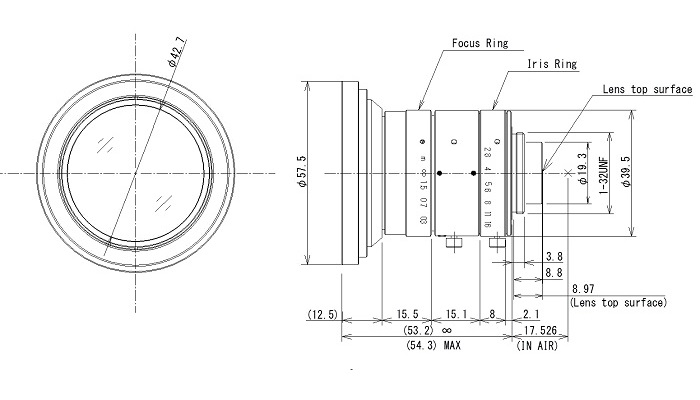

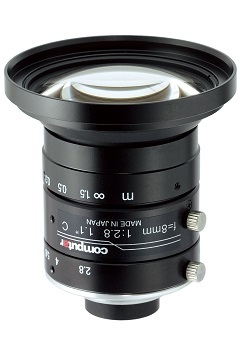

| ■V0828-MPY2 |
24メガピクセル対応レンズ f=8mm 対応素子:2/3〜1.1インチ |
詳細スペック・図面
|
| V0828-MPY2 |
| 焦点距離(mm) |
8 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
14.2mm×10.4mm(φ17.6mm) |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.2m−Inf. |
| 操作方法 |
アイリス |
手 動 |
| フォーカス |
手 動 |
視野範囲
(H×V)
at M.O.D. |
1.1型 |
380mm×270mm |
| 1型 |
340mm×250mm |
| 2/3型 |
230mm×170mm |
包括角度
D×H×V |
1.1型 |
93.9°×83.0°×66.0° |
| 1型 |
89.3°×77.3°×61.7° |
| 2/3型 |
69.0°×57.3°×44.2° |
| レンズ有効径 |
前玉 |
φ42.2mm |
| 後玉 |
φ15.3mm |
| ディストーション |
1.1型 |
-0.6％ |
| 1型 |
-1.7％ |
| 2/3型 |
-2.8％ |
| バックフォーカス |
8.6mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ57.5mm×53.2mm |
| 質量 |
157.4g |
| フィルタサイズ |
M67P=0.75（別売VM0810を装着）
M72P=0.75（別売VM0811を装着） |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

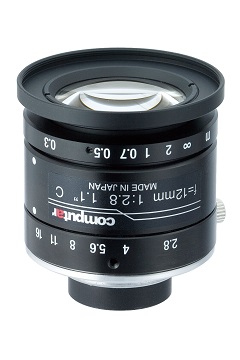

| ■V1228-MPY2 |
24メガピクセル対応レンズ f=12mm 対応素子:2/3〜1.1インチ |
詳細スペック・図面
|
| V1228-MPY2 |
| 焦点距離(mm) |
12 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
14.2mm×10.4mm(φ17.6mm) |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.3m−Inf. |
| 操作方法 |
アイリス |
手 動 |
| フォーカス |
手 動 |
視野範囲
(H×V)
at M.O.D. |
1.1型 |
350mm×260mm |
| 1型 |
320mm×240mm |
| 2/3型 |
220mm×160mm |
包括角度
D×H×V |
1.1型 |
71.1°×60.5°×46.2° |
| 1型 |
66.4°×55.5°×42.9° |
| 2/3型 |
48.6°×39.6°×30.1° |
| レンズ有効径 |
前玉 |
φ26.2mm |
| 後玉 |
φ16.7mm |
| ディストーション |
1.1型 |
-0.5％ |
| 1型 |
-1.0％ |
| 2/3型 |
-1.4％ |
| バックフォーカス |
8.4mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ42.0mm×36.1mm |
| 質量 |
97.2g |
| フィルタサイズ |
M40.5 P=0.5 |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

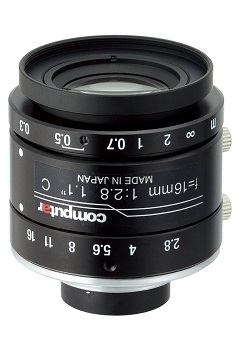

| ■V1628-MPY2 |
24メガピクセル対応レンズ f=16mm 対応素子:2/3〜1.1インチ |
詳細スペック・図面
|
| V1628-MPY2 |
| 焦点距離(mm) |
16 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
14.2mm×10.4mm(φ17.6mm) |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.3m−Inf. |
| 操作方法 |
アイリス |
手 動 |
| フォーカス |
手 動 |
視野範囲
(H×V)
at M.O.D. |
1.1型 |
260mm×190mm |
| 1型 |
240mm×180mm |
| 2/3型 |
160mm×120mm |
包括角度
D×H×V |
1.1型 |
57.9°×48.2°×36.2° |
| 1型 |
53.4°×43.9°×33.6° |
| 2/3型 |
38.2°×30.9°×23.4° |
| レンズ有効径 |
前玉 |
φ19.4mm |
| 後玉 |
φ15.3mm |
| ディストーション |
1.1型 |
-0.5％ |
| 1型 |
-0.6％ |
| 2/3型 |
-0.6％ |
| バックフォーカス |
9.4mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ39.5mm×35.2mm |
| 質量 |
89.8g |
| フィルタサイズ |
M34.0 P=0.5 |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

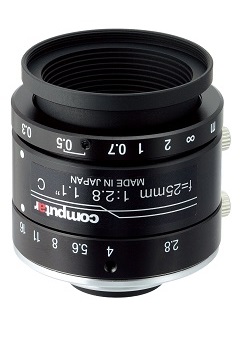

| ■V2528-MPY |
24メガピクセル対応レンズ f=25mm 対応素子:2/3〜1.1インチ |

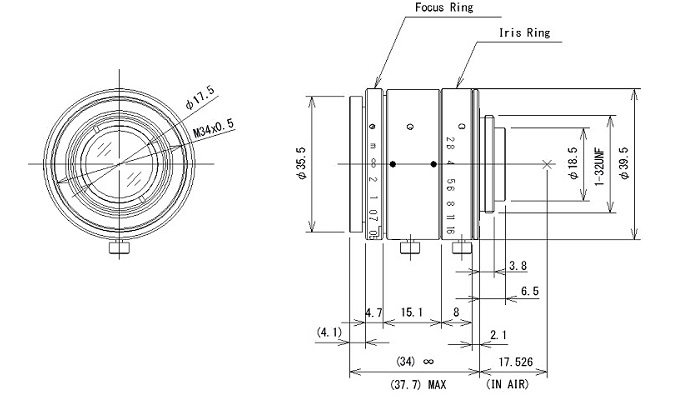

詳細スペック・図面
|
| V2528-MPY |
| 焦点距離(mm) |
25 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
14.2mm×10.4mm(φ17.6mm) |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.3m−Inf. |
| 操作方法 |
アイリス |
手 動 |
| フォーカス |
手 動 |
視野範囲
(H×V)
at M.O.D. |
1.1型 |
160mm×120mm |
| 1型 |
140mm×110mm |
| 2/3型 |
100mm×70mm |
包括角度
D×H×V |
1.1型 |
38.7°×31.7°×23.5° |
| 1型 |
35.4°×28.7°×21.7° |
| 2/3型 |
24.8°×20.0°×15.0° |
| レンズ有効径 |
前玉 |
φ17.3mm |
| 後玉 |
φ14.2mm |
| ディストーション |
1.1型 |
0.3％ |
| 1型 |
0.2％ |
| 2/3型 |
0.1％ |
| バックフォーカス |
11.3mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ39.5mm×34.0mm |
| 質量 |
78.6g |
| フィルタサイズ |
M34.0 P=0.5 |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

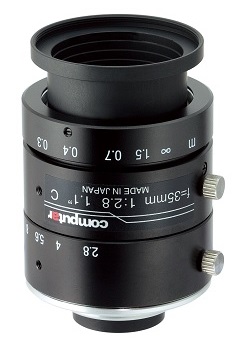

| ■V3528-MPY |
24メガピクセル対応レンズ f=35mm 対応素子:2/3〜1.1インチ |

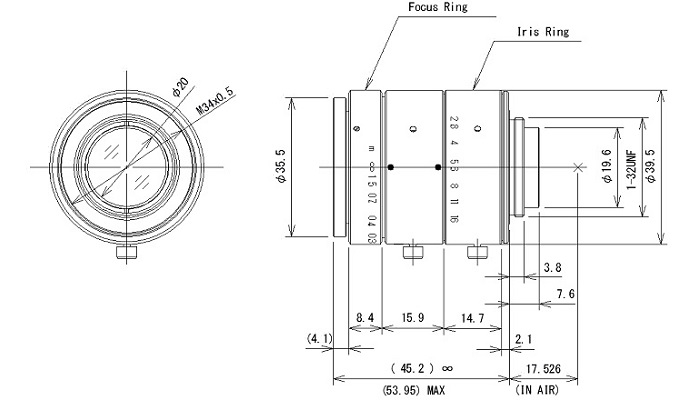

詳細スペック・図面
|
| V3528-MPY |
| 焦点距離(mm) |
35 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
14.2mm×10.4mm(φ17.6mm) |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.3m−Inf. |
| 操作方法 |
アイリス |
手 動 |
| フォーカス |
手 動 |
視野範囲
(H×V)
at M.O.D. |
1.1型 |
110mm×80mm |
| 1型 |
100mm×70mm |
| 2/3型 |
70mm×50mm |
包括角度
D×H×V |
1.1型 |
28.2°×22.9°×16.9° |
| 1型 |
25.8°×20.7°×15.6° |
| 2/3型 |
17.9°×14.3°×10.8° |
| レンズ有効径 |
前玉 |
φ20.9mm |
| 後玉 |
φ14.3mm |
| ディストーション |
1.1型 |
-0.1％ |
| 1型 |
0.0％ |
| 2/3型 |
0.0％ |
| バックフォーカス |
11.7mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ39.5mm×45.2mm |
| 質量 |
103.0g |
| フィルタサイズ |
M34.0 P=0.5 |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

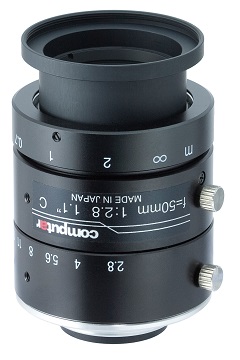

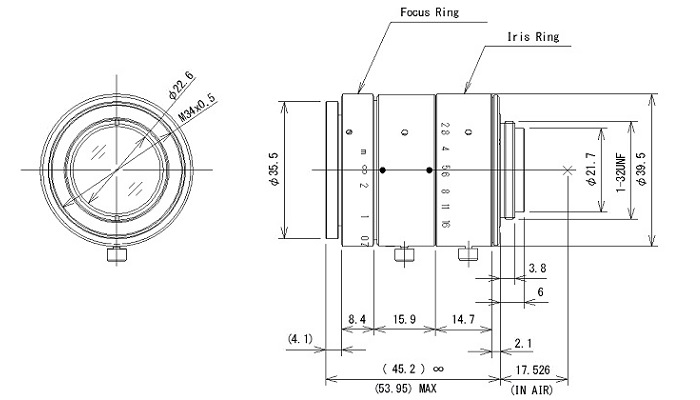

| ■V5028-MPY |
24メガピクセル対応レンズ f=50mm 対応素子:2/3〜1.1インチ |
詳細スペック・図面
|
| V5028-MPY |
| 焦点距離(mm) |
50 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
14.2mm×10.4mm(φ17.6mm) |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.5m−Inf. |
| 操作方法 |
アイリス |
手 動 |
| フォーカス |
手 動 |
視野範囲
(H×V)
at M.O.D. |
1.1型 |
12mm×85mm |
| 1型 |
10mm×78mm |
| 2/3型 |
72mm×54mm |
包括角度
D×H×V |
1.1型 |
20.0°×16.2°×11.9° |
| 1型 |
18.2°×14.6°×11.0° |
| 2/3型 |
12.6°×10.1°×7.6° |
| レンズ有効径 |
前玉 |
φ22.2mm |
| 後玉 |
φ15.4mm |
| ディストーション |
1.1型 |
0.1％ |
| 1型 |
0.1％ |
| 2/3型 |
0.1％ |
| バックフォーカス |
11.9mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ39.5mm×45.2mm |
| 質量 |
107.0g |
| フィルタサイズ |
M34.0 P=0.5 |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|
