MPXシリーズ
2/3型16メガピクセル対応マシンビジョンレンズ
Machin Vision lens, suitable for 2/3" 16MP Sensor
M0828-MPX / M1228-MPX / M1628-MPX / M2528-MPX
VM3528-MPX / M5028-MPX / M7538-MPX
computar
|
|
|
 |
■過酷な検査環境にも耐えられる耐振性(10G)と耐衝撃性(10G)
■解像度レンズ2μm以下の画素サイズに対応
■フローティング機構の採用により、至近距離から遠距離までの高性能化を実現
■従来比3倍のフォーカス回転角の緻密なピント調整が可能
■クリック式アイリス機構の採用
■f=8mm/12mm/16mm/25mm/35mm/50mm/75mm幅広いラインアップ
|
|
|
◆ご注文･販売価格については、お問合せ下さい。
|
|
|

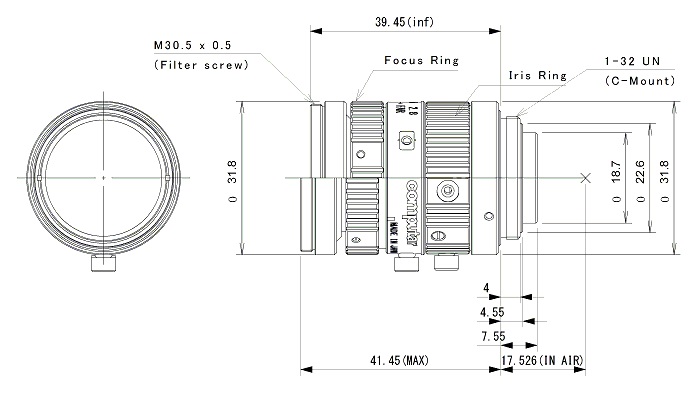

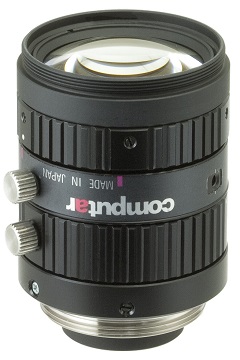

| ■M0828-MPX |
16メガピクセル対応レンズ f=8mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M0828-MPX |
| 焦点距離(mm) |
8 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.1m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
67.5°×56.4°×43.9° |
| 1/2型 |
52.0°×42.6°×32.6° |
| 1/3型 |
40.2°×32.6°×24.7° |
| レンズ有効径 |
前玉 |
φ22.7mm |
| 後玉 |
φ13.0mm |
| ディストーション |
2/3型 |
0.01％ |
| バックフォーカス |
10.2mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×39.45mm |
| 質量 |
89g |
| フィルタサイズ |
M40.5P=0.5（別売XM0823を装着） |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

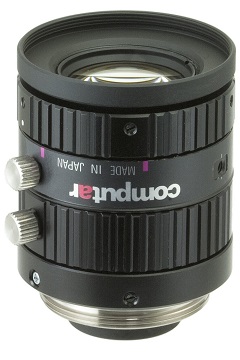

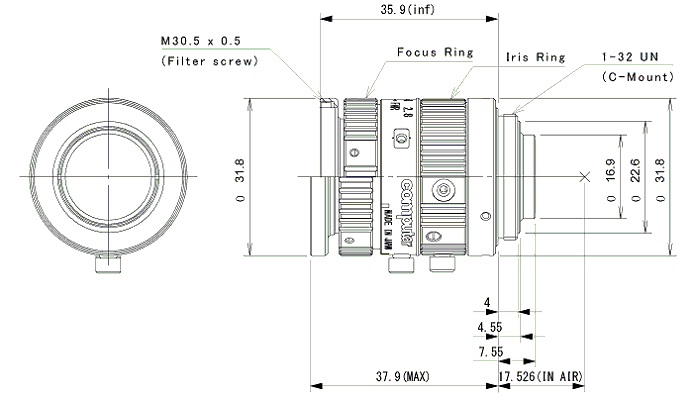

| ■M1228-MPX |
16メガピクセル対応レンズ f=12mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M1228-MPX |
| 焦点距離(mm) |
12 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.1m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
49.2°×40.3°×30.8° |
| 1/2型 |
36.9°×29.9°×22.7° |
| 1/3型 |
28.1°×22.7°×17.1° |
| レンズ有効径 |
前玉 |
φ17.2mm |
| 後玉 |
φ12.5mm |
| ディストーション |
2/3型 |
0.14％ |
| バックフォーカス |
10.2mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×35.9mm |
| 質量 |
78g |
| フィルタサイズ |
M30.5 P=0.5mm |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

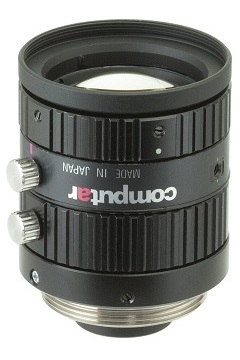

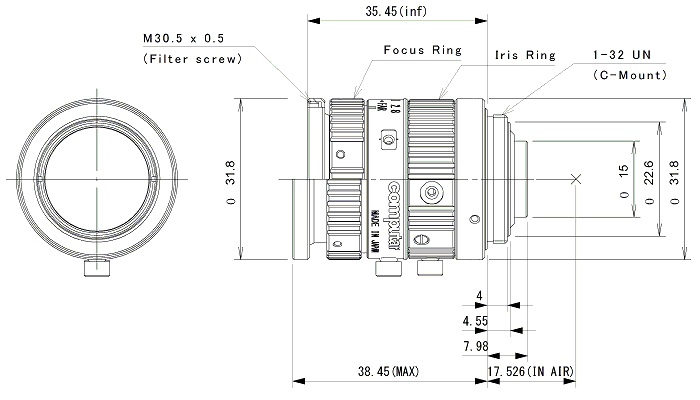

| ■M1628-MPX |
16メガピクセル対応レンズ f=16mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M1628-MPX |
| 焦点距離(mm) |
16 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.1m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
37.9°×30.8°×23.4° |
| 1/2型 |
28.1°×22.7°×17.1° |
| 1/3型 |
21.3°×17.1°×12.9° |
| レンズ有効径 |
前玉 |
φ20.1mm |
| 後玉 |
φ10.5mm |
| ディストーション |
2/3型 |
0.25％ |
| バックフォーカス |
10.3mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×35.45mm |
| 質量 |
74g |
| フィルタサイズ |
M30.5 P=0.5mm |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

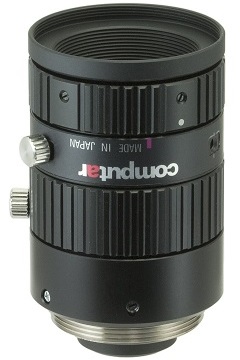

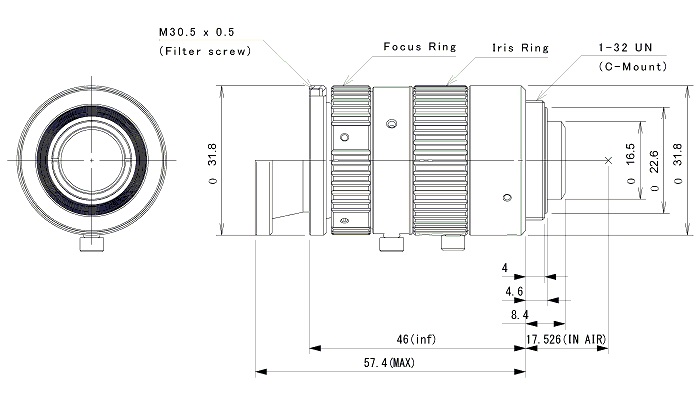

| ■M2528-MPX |
16メガピクセル対応レンズ f=25mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M2528-MPX |
| 焦点距離(mm) |
25 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.1m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
24.8°×20.0°×15.1° |
| 1/2型 |
18.2°×14.6°×11.0° |
| 1/3型 |
13.7°×11.0°×8.3° |
| レンズ有効径 |
前玉 |
φ14.0mm |
| 後玉 |
φ13.4mm |
| ディストーション |
2/3型 |
0.07％ |
| バックフォーカス |
9.5mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×45.6mm |
| 質量 |
83g |
| フィルタサイズ |
M30.5 P=0.5mm |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

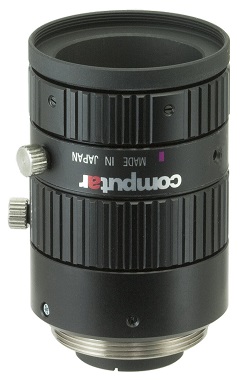

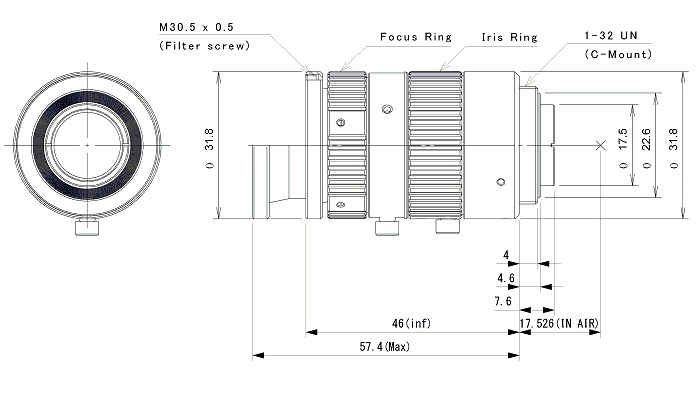

| ■M3528-MPX |
16メガピクセル対応レンズ f=35mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M3528-MPX |
| 焦点距離(mm) |
35 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.15m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
17.8°×14.3°×10.8° |
| 1/2型 |
13.0°×10.4°×7.8° |
| 1/3型 |
9.8°×7.8°×5.9° |
| レンズ有効径 |
前玉 |
φ14.0mm |
| 後玉 |
φ12.0mm |
| ディストーション |
2/3型 |
0.10％ |
| バックフォーカス |
10.9mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×45.6mm |
| 質量 |
82g |
| フィルタサイズ |
M30.5 P=0.5mm |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

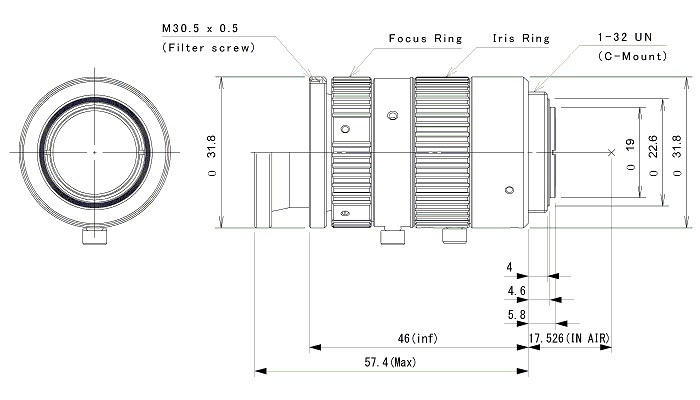

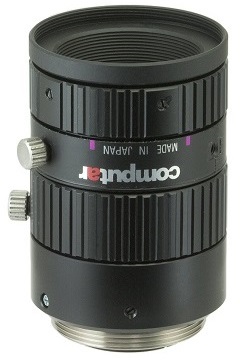

| ■M5028-MPX |
16メガピクセル対応レンズ f=50mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M5028-MPX |
| 焦点距離(mm) |
50 |
| 最大口径比 |
1：2.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F2.8−F16.0 |
| フォーカス |
0.2m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
12.6°×10.1°×7.5° |
| 1/2型 |
9.1°×7.3°×5.5° |
| 1/3型 |
6.9°×5.5°×4.1° |
| レンズ有効径 |
前玉 |
φ17.5mm |
| 後玉 |
φ11.8mm |
| ディストーション |
2/3型 |
0.04％ |
| バックフォーカス |
13.2mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×46.0mm |
| 質量 |
85g |
| フィルタサイズ |
M30.5 P=0.5mm |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|

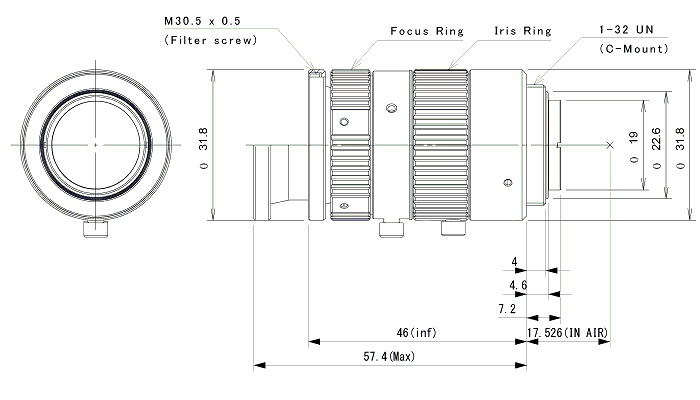

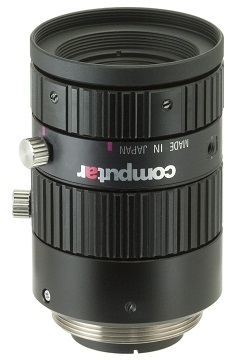

| ■M7538-MPX |
16メガピクセル対応レンズ f=75mm 対応素子:1/3〜2/3インチ |
詳細スペック・図面
|
| M7538-MPX |
| 焦点距離(mm) |
75 |
| 最大口径比 |
1：3.8 |
| 対応素子サイズ |
φ11.8mm |
| 作動範囲 |
アイリス |
F3.8−F16.0 |
| フォーカス |
0.25m−Inf. |
| 作動範囲 |
アイリス |
手 動 |
| フォーカス |
手 動 |
包括角度
D×H×V |
2/3型 |
8.6°×6.9°×5.2° |
| 1/2型 |
6.3°×5.0°×3.8° |
| 1/3型 |
4.7°×3.8°×2.8° |
| レンズ有効径 |
前玉 |
φ18.5mm |
| 後玉 |
φ11.0mm |
| ディストーション |
2/3型 |
0.01％ |
| バックフォーカス |
11.9mm |
| フランジバック |
17.526mm |
| マウント |
Cマウント |
| 外形寸法 |
Φ31.8mm×45.6mm |
| 質量 |
89g |
| フィルタサイズ |
M30.5 P=0.5mm |
| 作動温度範囲 |
-10℃〜+50℃ |
| 販売価格 |
お問合せ下さい |
|
|
|
