2/3インチ　3メガピクセル対応マシンビジョン単焦点レンズ f=12mm
3 Megapixel Fixed Focal Lens for MachineVision
AZURE-NV1220M3M
メーカー：AZURE Photonics

■2/3インチ3メガピクセルへ対応

2/3インチ3メガピクセル、1/2～1/1.8インチ2メガピクセル、1/3インチ1.2メガピクセルに最適

■高精細度及び低ディストーション

FA・マシンビジョンに最適な性能を実現

■小型・軽量・低価格を徹底的に追求

コンパクトなボディー設計、工業用レンズの性能・品質で、セキュリティ並みの低価格を実現

◆AZURE-NV1220M3M 価格：12,000円（税別）／13,200円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-NV1220M3M
イメージャーサイズ(Image Format)		2/3″
解像度(Resolution)		3MP
焦点距離(Focal Length)		f=12mm
バックフォーカス(Back Focus)		9.73mm
F値(F/ No.)		F2.0
絞り方式(Iris Type)		手動
ディストーション(Distortion)		-0.4%
レンズ有効径(Lens Effective Diameter)		Front：φ12.04、Back：φ7.16
有効照度(Relative Illuminate)		>70％
全長(TTL)		37mm
設計波長(Design Wavelength)		400～950nm（Coating：400～950nm）
画角 F.O.V(D×H×V)	2/3″	49.25°×40.27°×30.75°
	1/2″	36.87°×29.86°×22.62°
	1/3″	28.07°×22.62°×17.06°
レンズマウント(Mount)		C
撮影距離(Suitable Distance)		0.1m～∞
作動距離(Optimum Working Distance)		0.2m

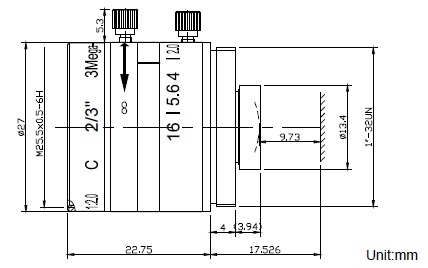

外形寸法(Dimention)		φ27×22.75mm
重量(Weight)		***g
動作温度(Operating Temperature)		－20℃～＋65℃
レンズ構成(Lens Construction)		7-5
主光線入射角度(CRA)		17.31°
フィルターネジ径(Filter Thread)		M25.5×P0.5

MTF

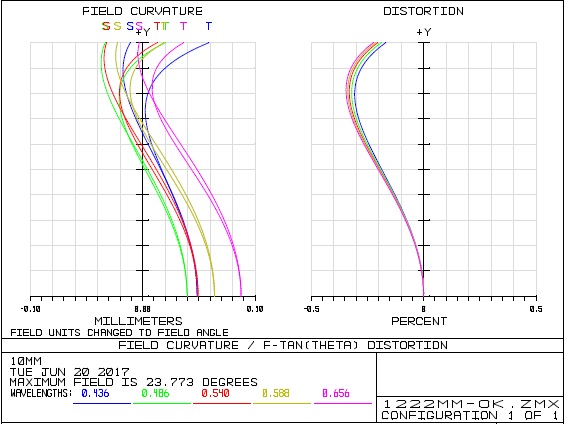

Field Curvature ＆ Distortion

Relative Illumination

Spot Diagram
