2/3インチ　3メガピクセル対応マシンビジョン単焦点レンズ f=16mm
3 Megapixel Fixed Focal Lens for MachineVision
AZURE-1618M3M-A
メーカー：AZURE Photonics

■2/3インチ3メガピクセルへ対応

2/3インチ3メガピクセル、1/2～1/1.8インチ2メガピクセル、1/3インチ1.2メガピクセルに最適

■高精細度及び低ディストーション

FA・マシンビジョンに最適な性能を実現

■小型・軽量・低価格を徹底的に追求

コンパクトなボディー設計、工業用レンズの性能・品質で、セキュリティ並みの低価格を実現

◆AZURE-1618M3M-A 価格：12,000円（税別）／13,200円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-1618M3M-A
イメージャーサイズ(Image Format)		2/3″
解像度(Resolution)		3MP
焦点距離(Focal Length)		f=16mm
バックフォーカス(Back Focus)		10.38mm
F値(F/ No.)		F1.8
絞り方式(Iris Type)		手動
ディストーション(Distortion)		<2%
レンズ有効径(Lens Effective Diameter)		Front：φ12.84、Back：φ12.36
有効照度(Relative Illuminate)		64.5％
全長(TTL)		30.5mm
設計波長(Design Wavelength)		400～950nm（Coating：400～950nm）
画角 F.O.V(D×H×V)	2/3″	37.94°×30.75°×23.31°
	1/2″	28.07°×22.62°×17.06°
	1/3″	21.24°×17.06°×12.84°
レンズマウント(Mount)		C
撮影距離(Suitable Distance)		0.3m～∞
作動距離(Optimum Working Distance)		0.7m～7.5m～∞
外形寸法(Dimention)		φ29×16.4mm
重量(Weight)		32.21g
動作温度(Operating Temperature)		－20℃～＋60℃
レンズ構成(Lens Construction)		7-5
主光線入射角度(CRA)		5.93°
フィルターネジ径(Filter Thread)		M25.5×P0.5

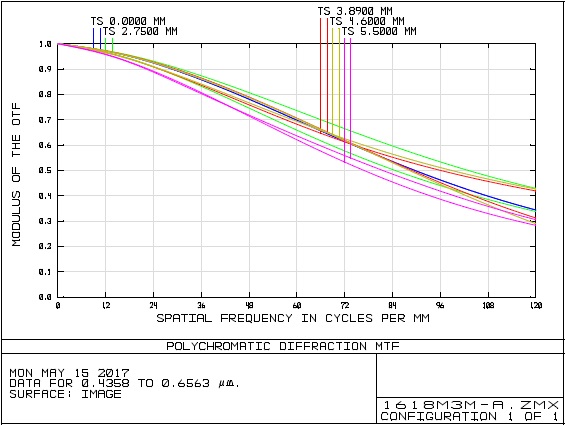

MTF

Field Curvature ＆ Distortion

Relative Illumination

Spot Diagram
