| 仕 様 |
| 型式 |
STC-MCS500POE(カラー) |
STC-MBS500POE(白黒） |
| 撮像素子 |
2/3″ 500万画素 プログレッシブ
カラーCMOS(SONY:IMX264)

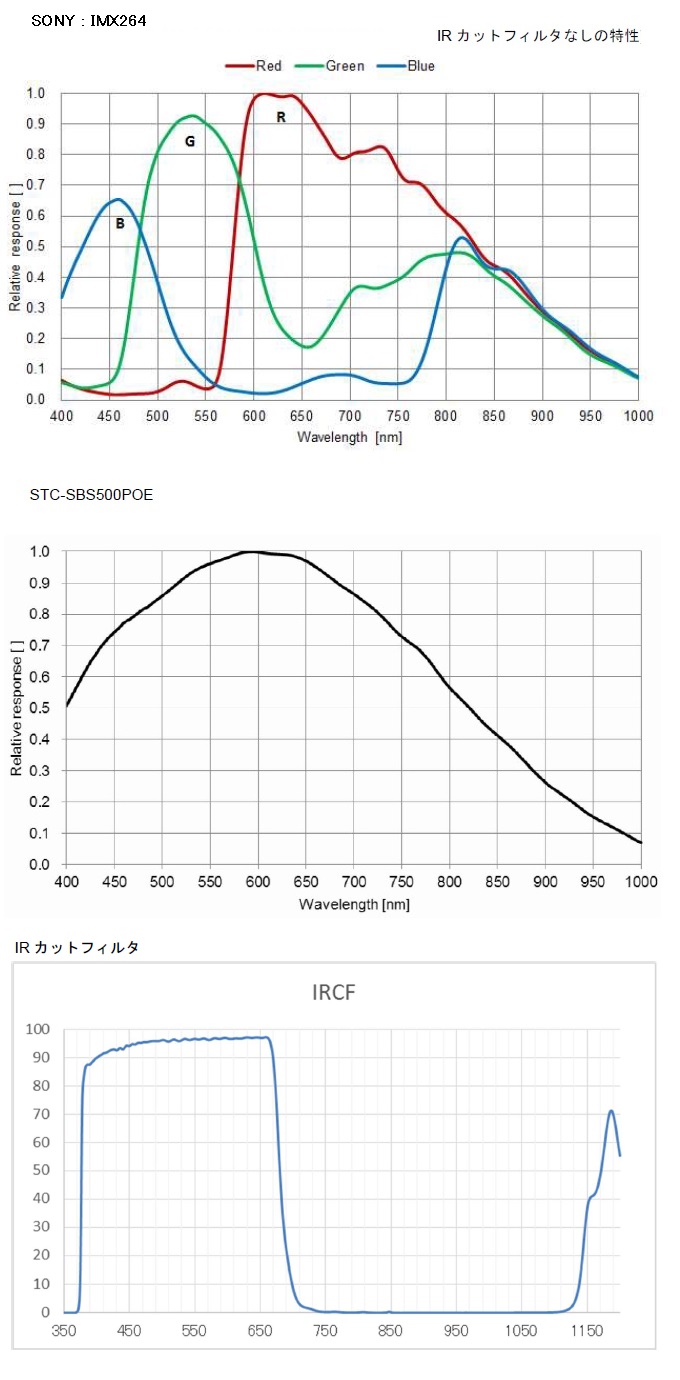

→分光分布グラフ |
2/3″ 500万画素 プログレッシブ
モノクロCMOS(SONY:IMX264)
→分光分布グラフ |
| シャッタタイプ |
グローバルシャッタ |
| 有効画素数 |
2,448(H) × 2,048(V) |
| セルサイズ／撮像面積 |
3.45 (H) × 3.45 (V) µm／8.446 (H) × 7.066 (V) mm |
| 同期方式 |
外部トリガ (ハードウェア / ソフトウェア) / フリーラン (連続掃き出し) |
| スキャンモード |
フルスキャン / ROI |
フレームレート
(フル解像度時) |
8bits: 21.9 fps / 10bits: 10.9 fps / 10bits Packed: 14.6 fps /
12bits: 10.9 fps / 12bits Packed: 14.6 fps / RGB8: 7.3 fps
最大フレームレート: 1,314.24 fps @ 4 lines (8bits) |
| ADC ビット幅 |
12bits |
| 画像出力フォーマット |
Mono8 / Mono10 / Mono10Packed /
Mono12 / Mono12Packed /
BayerRG8 / BayerRG10 /
BayerRG10Packed / BayerRG12 /
BayerRG12Packed / RGB8 |
Mono8 / Mono10 / Mono10Packed /
Mono12 / Mono12Packed |
ノイズ
レベル |
8bits出力時 |
≤ 2.8 digits (Gain 0 dB) |
| 10bits / 10bits Packed 出力時 |
≤ 11.2 digits (Gain 0 dB) |
| 12bits / 12bits Packed 出力時 |
≤ 44.8 digits (Gain 0 dB) |
| 感度（絞り値：F5.6） |
420 Lux |
230 Lux |
| 電子シャッタ |
1 µ秒 〜16.777 秒 (初期値: 45,345 µ秒)z |
| ゲイン |
アナログゲイン |
0 〜 20.8 dB (初期値: 0 dB) |
| デジタルゲイン |
x1 〜 x3 (初期値: x1) |
| ROI |
水平: 264 〜 2,448 画素 / 垂直: 4 〜 2,048 ライン (初期値: 2,448 x 2,048)
画像サイズ調整単位: 水平 8 画素 / 垂直 4 ライン
画像オフセット調整単位: 水平 8 画素 / 垂直 4 ライン |
| ガンマ |
ガンマ 0.1 〜 4.0 (初期値: 1.0) |
| ビニング |
N/A |
| デシメーション |
x2 水平・垂直 / Off |
| 映像反転機能 |
上下反転 / 左右反転 / 上下左右反転 / Off |
| 画素欠陥補正 |
最大 2,048 点 |
自動画質
制御 |
自動露光 |
対応 (初期値: OFF) |
| オートゲイン |
対応 (初期値: OFF) |
| ホワイトバランス |
オート / マニュアル /
プッシュセットホワイトバランス |
N/A |
| 動作モード |
エッジプリセット・トリガ / パルス幅トリガ / フリーラン (連続掃き出し) |
| インターフェース |
PoE: IEEE802.3af CLASS1 (1000BASE-T) |
| プロトコル |
GigE Vision 2.1 及びGenICam SFNC 2.4 準拠, IEEE1588 (PTP) 対応 |
| 入出力端子 |
1 入力 (opt isolated) / 1 出力 (opt isolated) / 1 入出力 (non-isolated, open collector) |
| 電 源 |
入力電圧 |
+10.8 〜 +26.4Vdc (電源・信号コネクタ)
もしくはPower Over Ethernet (IEEE802.3af 準拠)
(電源・信号コネクタからの電源供給を自動優先) |
| 消費電力 |
+12 V / +24 V: 3.4 W, PoE: 4.4 W |
| 外形寸法 |
29(W) × 29(H) × 53(D) mm
（コネクタ含まず）
→図面 |
29(W) × 29(H) × 53(D) mm
（コネクタ含まず）
→図面 |
| 光学フィルター |
IR カットフィルタ有り |
光学フィルタ無し |
| 光軸精度 |
水平 / 垂直方向位置精度: ± 0.5 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 ° |
| 材質 |
アルミニウム合金 |
| レンズマウント |
Cマウント |
| 外部接続コネクタ |
Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当 |
| カメラ取付 |
M3 取り付けネジ穴: 上面に2 個
M3 取り付けネジ穴: 底面に4 個 |
| 重量 |
約65g |
| 動作温度/湿度 |
下限 |
周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと) |
| 上限 |
周囲環境温度: +40 ℃ 又は 筐体温度: +64 ℃
周囲環境湿度: 0 〜 85 %RH (結露なきこと) |
| 保存温度 / 湿度 |
周囲環境温度: - 20 〜 +70 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと) |
| 耐振動 |
20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10 G, 各方向30分 |
| 耐衝撃 |
加速度38 G, 6 ms （正弦半波）, XYZ 各方向3回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 |
| 規制化学物質対応 |
RoHS対応 |
