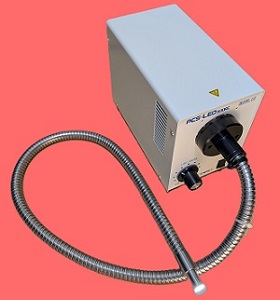

高輝度 LED ファイバー光源装置 PCS-LED300RC メーカー：NPI | ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
| 既存のメタルハライド光源に匹敵する高光量LED光源装置 | ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
|
■仕様 Specifications
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
|
検出・制御機能
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
|
■外観寸法図
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
|
■ライトガイド
| ||||||||||||||||||||||||||||
|
※安全性を追及した超超耐熱使用の純正ライトガイドをご使用下さい。 | |||||||||||||||||||||||||||
|
・ライトガイドは超超耐熱(UHR3)をご使用下さい。詳しくはお問合せ下さい。 ・標準ライトガイドの仕様で超超耐熱ライトガイドを製作できます。（要問合） ・UX350耐熱ライトガイドも使用可能です。詳しくは、UX350耐熱シングル・ライン・UX350耐熱リングのページをご覧下さい。
耐熱ライトガイド以外を使用しますと、入射部が破損し、修理できない場合もございます。
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
|

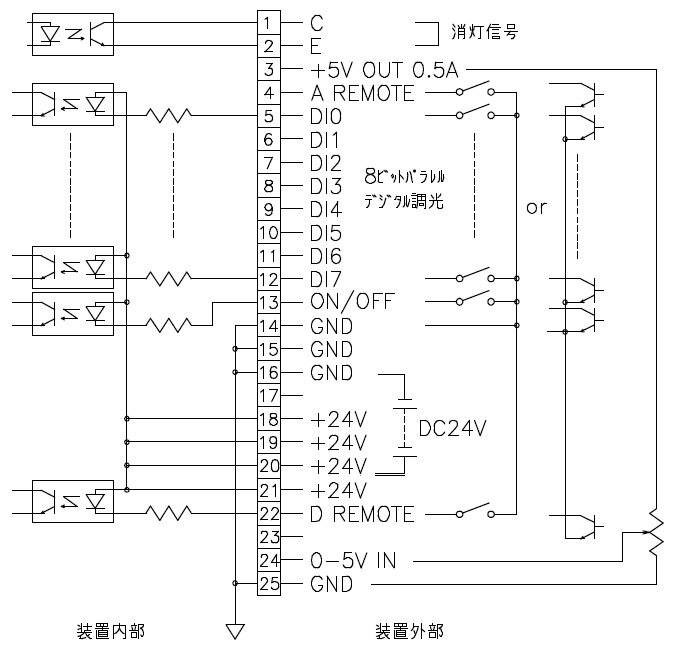

■外部制御方法
| ||||||||||||||||||||||||||||
|
ランプOFF入力・アナログ調光・デジタル調光・ランプ切れ検出の各機能を使用条件に合わせて外部制御プラグ(D-SUB 25P オス)に配線(はんだ付け)してください。
| ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
|
アナログ調光
外部からのアナログ信号電圧により照度のリモートコントロールができます。
5V出力が有りますので外部に可変抵抗器を接続すれば照度のリモートコントロールが出来ます。
デジタル調光と共用動作できません。
ランプ消灯検出
装置全面のボリューム動作と共用できません。
ランプ消灯時に、ランプ消灯信号をNPNオープンコレクター出力します。
パラレルデジタル調光
外部からの8Bitデジタル信号による照度(標準で0〜100％リニア調光)のリモートコントロールができます。
調光と共用動作できません。
装置全面のボリューム動作と共用できません。 | ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
