スタンド用部品：三脚座付カメラフレーム
三脚座付ラック＆ピニオン式式位置調整機構
|
|
|
|

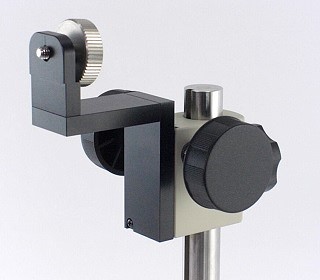

スタンド用カメラフレームとは、カメラ・マイクロスコープ・計測機器等をスタンド・架台へ固定す装置で、
カメラ等を三脚ネジで固定するタイプが 三脚座付カメラフレームです。
また、位置調整やピント合わせのために ラック＆ピニオンによる 移動機構・ 位置調整機構を装備していることからムーブメントと呼ばれることもあります。
顕微鏡（マイクロスコープ）用のスタンドを製作してきた実績から使い勝手のよい製品を厳選致しました。
また、1台からでも特注やカスタマイズに対応致します。
|
|
|
|
|
|
|
|
|
|
|

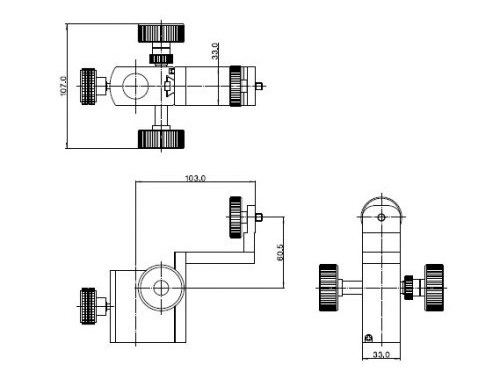

050-05-00020
|
三脚座付カメラフレーム 標準タイプ
|
|
|
用のムーブメントですが、φ22支柱の汎用ムーブメントとして使用可能です。
| 型番 |
050-05-00020 (FF16-C0020) |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上36.6mm、下1.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約726g |
| 価格 |
24,000円(税別)/26,400円(税込) |
|
|
|

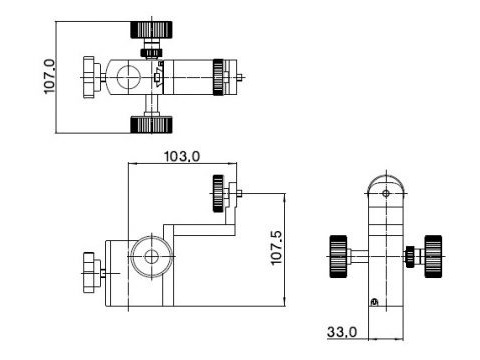

050-05-00010
|
三脚座付カメラフレーム 標準タイプ
|
|
|
用のムーブメントですが、
φ22支柱の汎用ムーブメントとして使用可能です。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00010 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上36.6mm、下1.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約660g |
| 価格 |
お問合せ下さい |
|
|
|
|
|

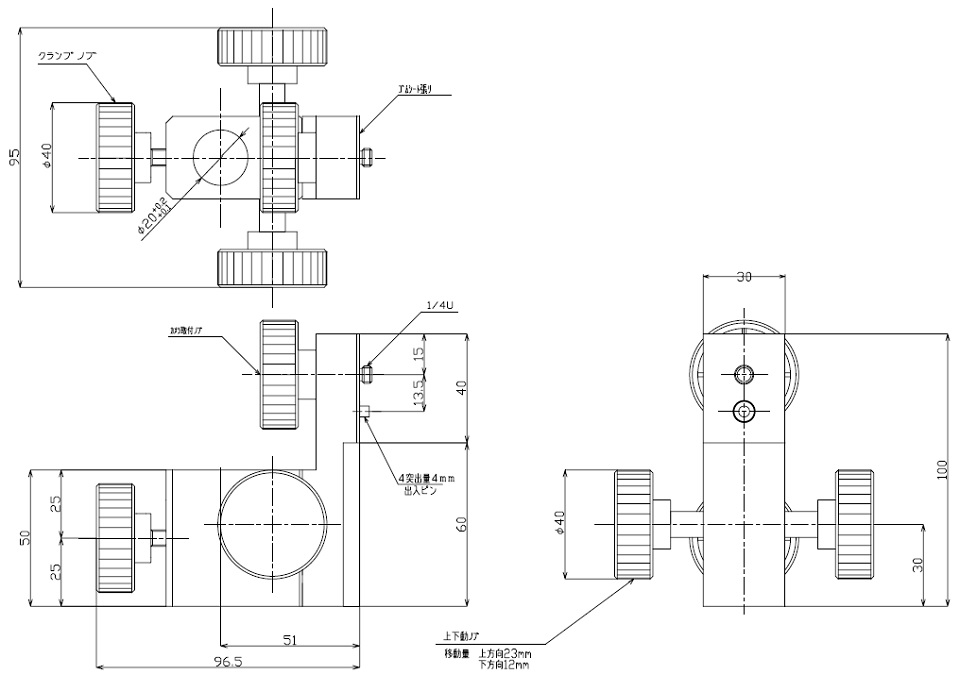

KSF-C
|
三脚座付カメラフレーム 標準タイプ
|
|
|
用のムーブメントですが、φ20支柱の汎用ムーブメントとして使用可能です。
| 型番 |
KSF-C |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上23mm、下12mm |
| 対応支柱径 |
φ20 |
| 重量 |
ー |
| 価格 |
20,000円(税別)/22,000円(税込) |
|
|
|
|
|

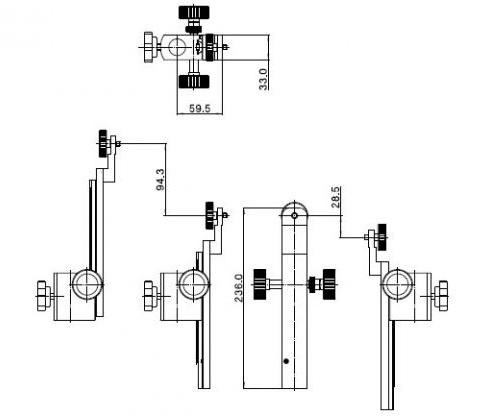

050-05-00011
|
三脚座付カメラフレーム 超長作動タイプ
|
|
|
粗動ハンドルによる作動距離は上方向に94.3ｍｍ、下方向に28.5ｍｍと超長作動を実現しました。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00011 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上94.3mm、下28.5mm |
| 対応支柱径 |
φ22 |
| 重量 |
約730g |
| 価格 |
お問合せ下さい |
|
|
|

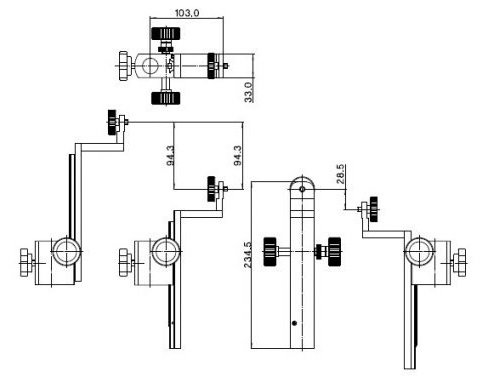

050-05-00013
|
三脚座付カメラフレーム 超長作動タイプ
|
|
|
粗動ハンドルによる作動距離は上方向に94.3ｍｍ、下方向に28.5ｍｍと超長作動を実現しました。
050-05-00011より、三脚座位置を支柱からの距離を長くしました。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00011 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上94.3mm、下28.5mm |
| 対応支柱径 |
φ22 |
| 重量 |
約762g |
| 価格 |
お問合せ下さい |
|
|
|

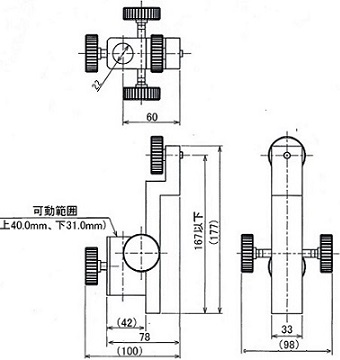

050-05-00021
|

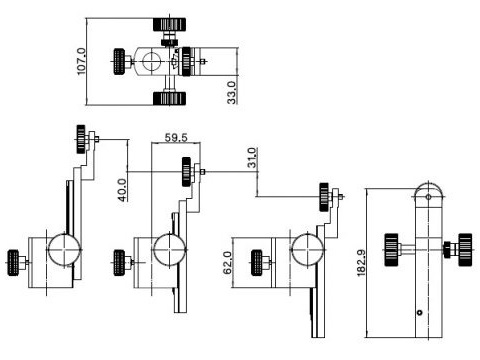

三脚座付カメラフレーム 長作動タイプ
|
|
|
粗動ハンドルによる作動距離は上方向に40.0ｍｍ、下方向に31.0ｍｍと長作動を実現しました。
| 型番 |
050-05-00021 (FF16-C0022） |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上40.0mm、下31.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約645g |
| 価格 |
38,500円(税別)/42,350円(税込) |
|
|
|
|
|

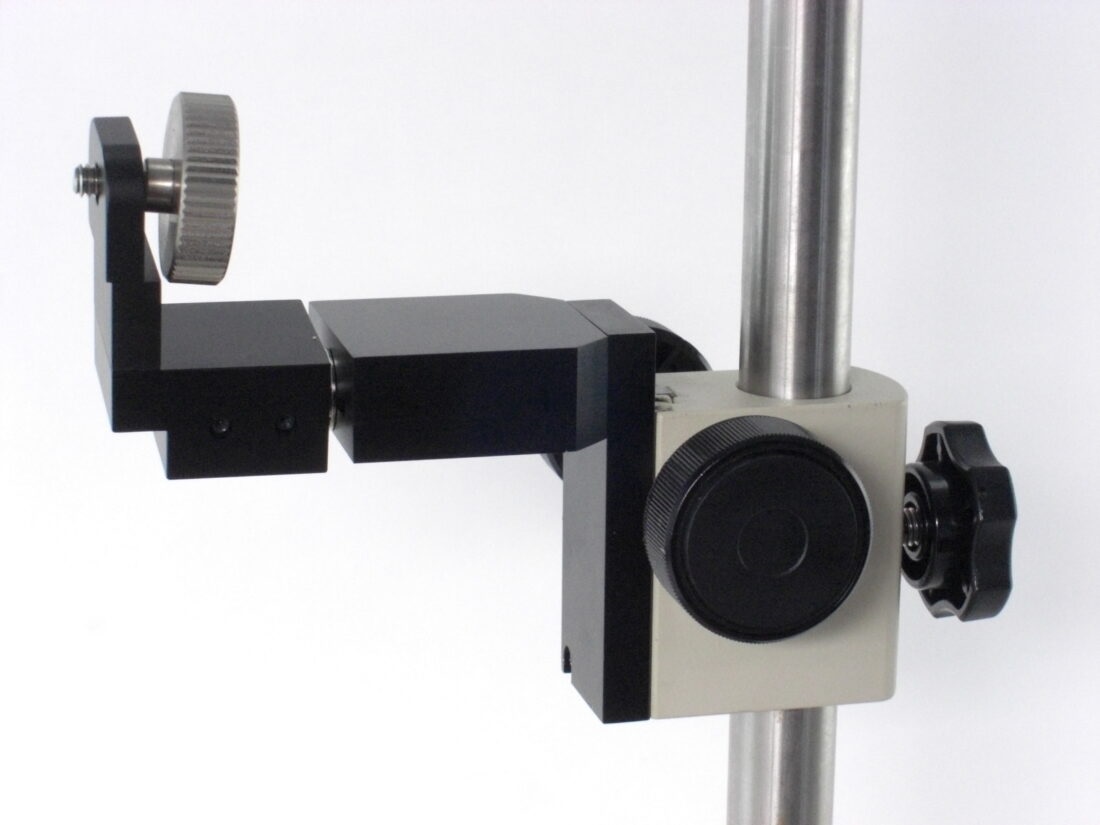

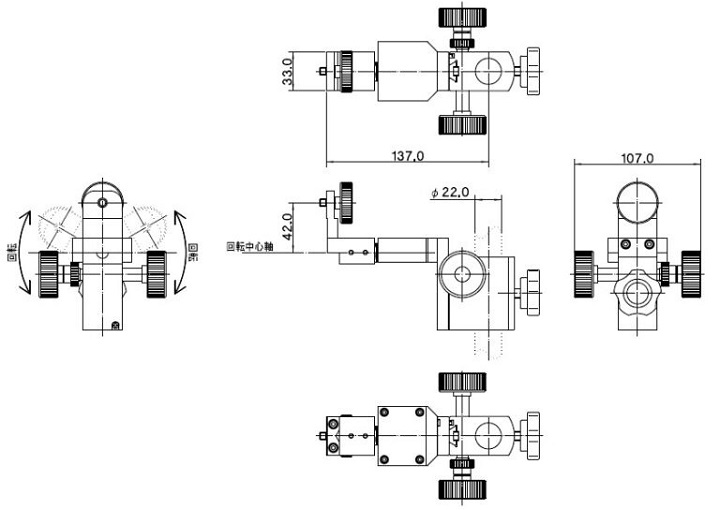

050-05-00311
|
三脚座付カメラフレーム 三脚座回転タイプ
|
|
|
粗動ハンドルによる作動距離は上方向に40.0ｍｍ、下方向に31.0ｍｍと長作動を実現しました。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00311 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上40.0mm、下31.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約645g |
| 価格 |
お問合せ下さい |
|
|
|

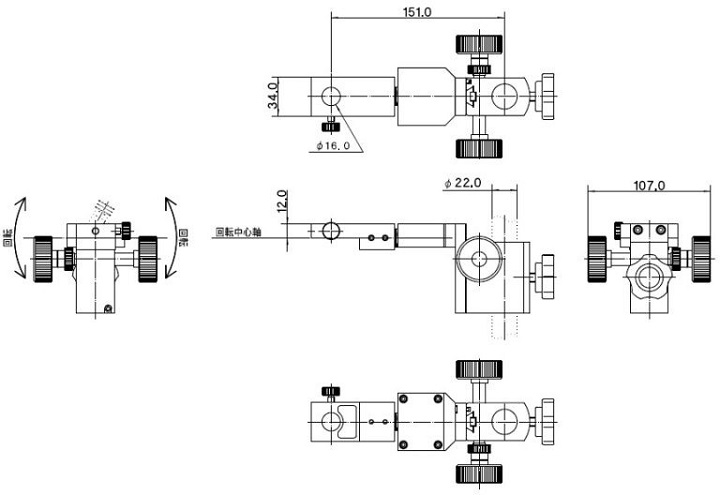

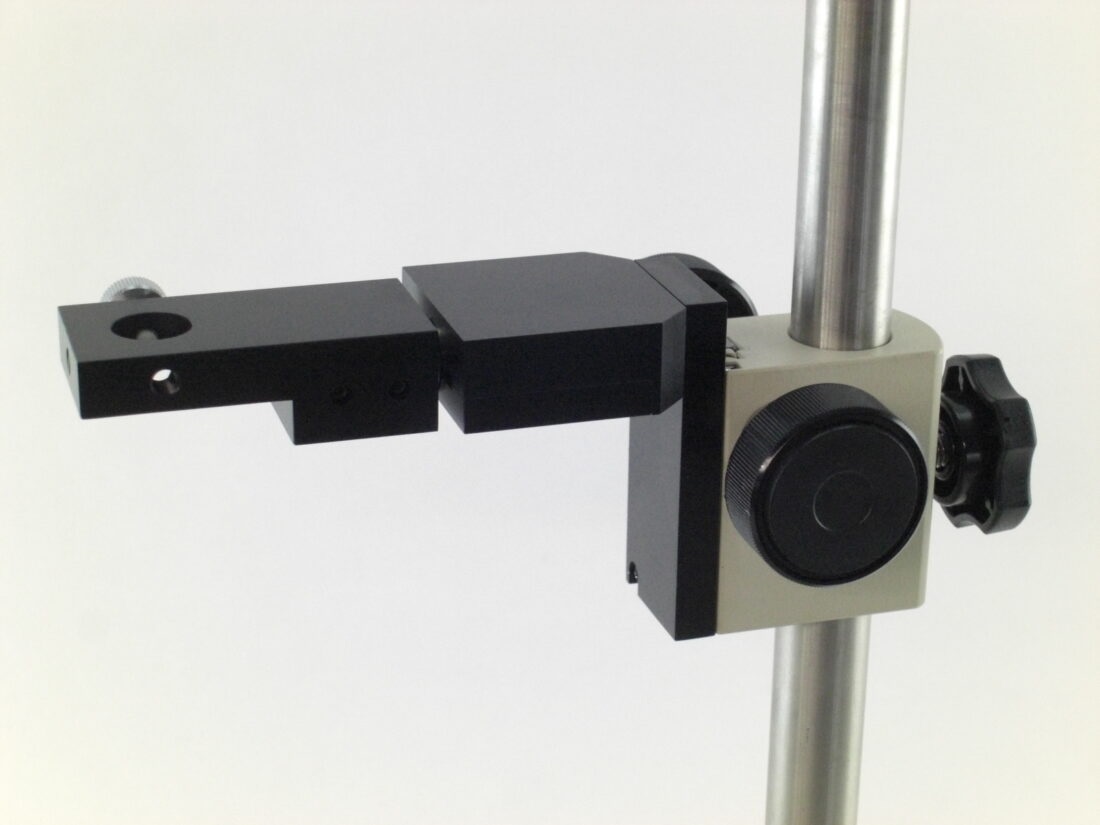

050-05-00412
|
カメラフレーム φ16穴回転タイプ
|
|
|
050-05-00010をベースにφ16穴のプレートを回転可能にしてみました。
三脚座の代わりにφ16穴となっており、外径φ16のマクロレンズやライトガイドを取付けることができます。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00412 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上36.6mm、下1.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約650g |
| 価格 |
お問合せ下さい |
|
|
|

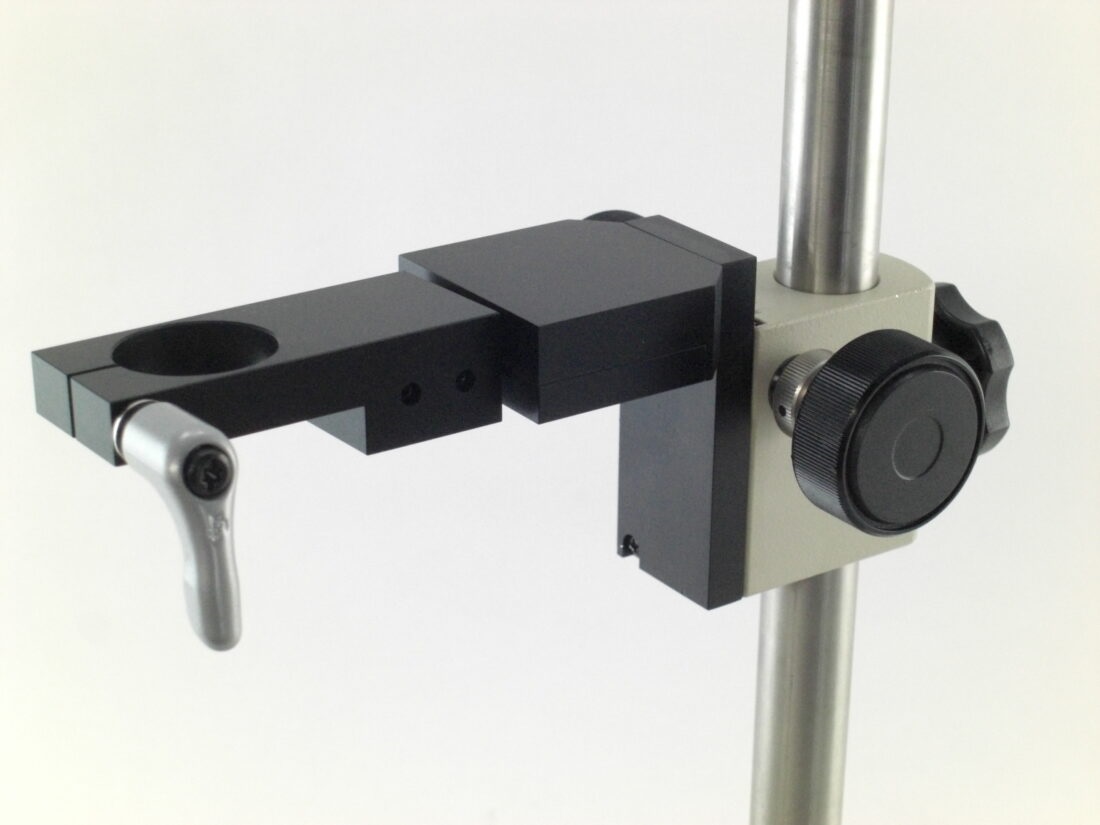

050-05-00511
|

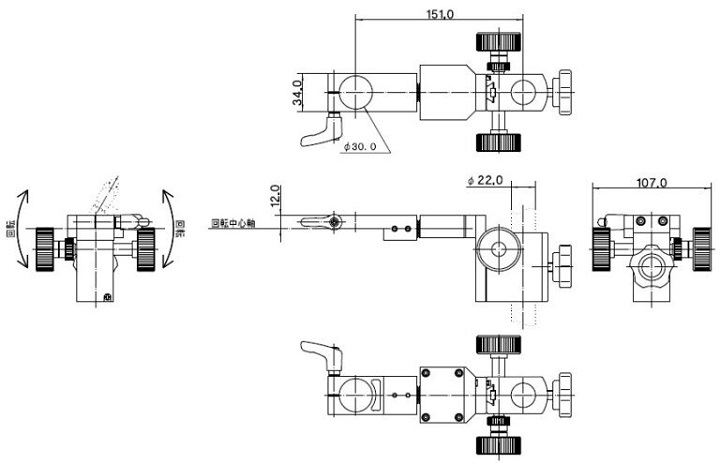

カメラフレーム φ30穴回転タイプ
|
|
|
050-05-00010をベースにφ30穴のプレートを回転可能にしてみました。
三脚座の代わりにφ30穴となっており、外径φ30のマクロレンズや照明等を取付けることができます。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00511 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上36.6mm、下1.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約668g |
| 価格 |
お問合せ下さい |
|
|
|

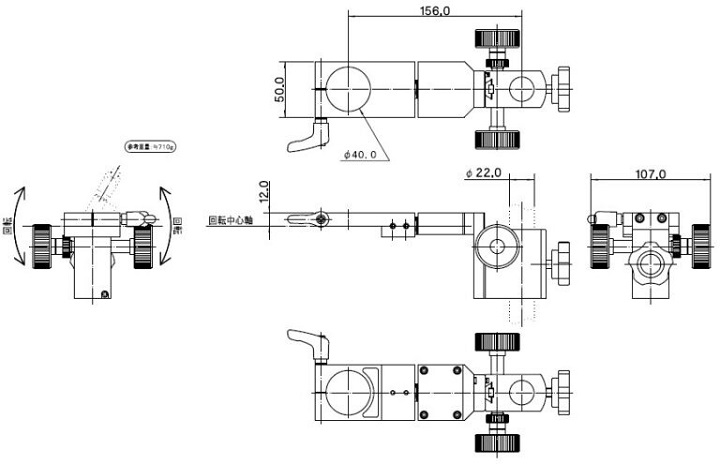

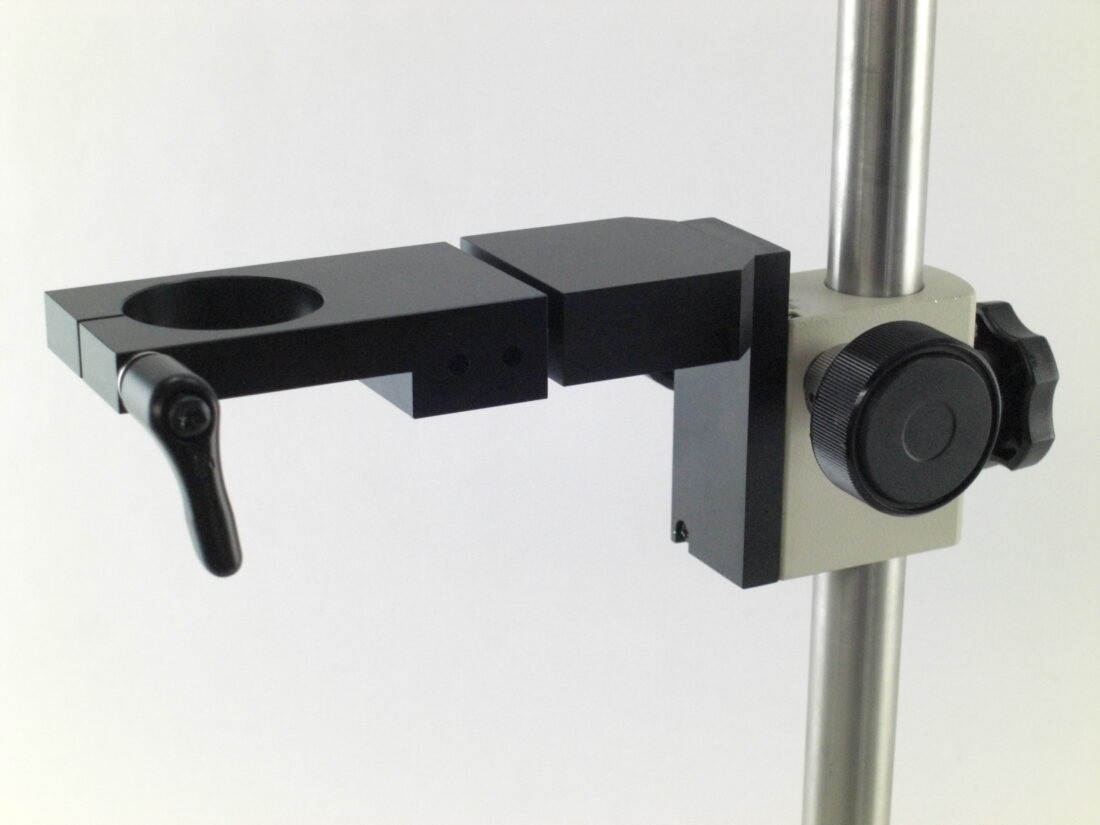

050-05-00512
|
カメラフレーム φ40穴回転タイプ
|
|
|
050-05-00010をベースにφ40穴のプレートを回転可能にしてみました。
三脚座の代わりにφ30穴となっており、外径φ40のマクロレンズや照明等を取付けることができます。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-05-00512 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上36.6mm、下1.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約710g |
| 価格 |
お問合せ下さい |
|
|
|
|
|

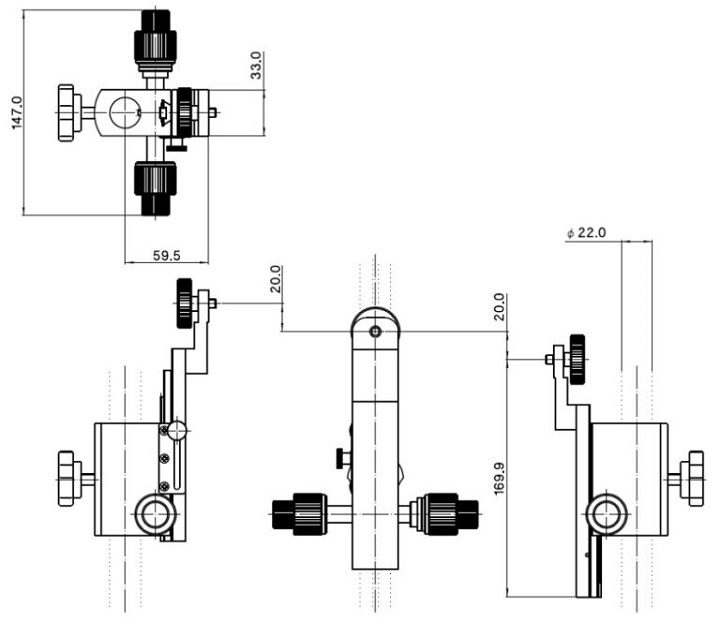

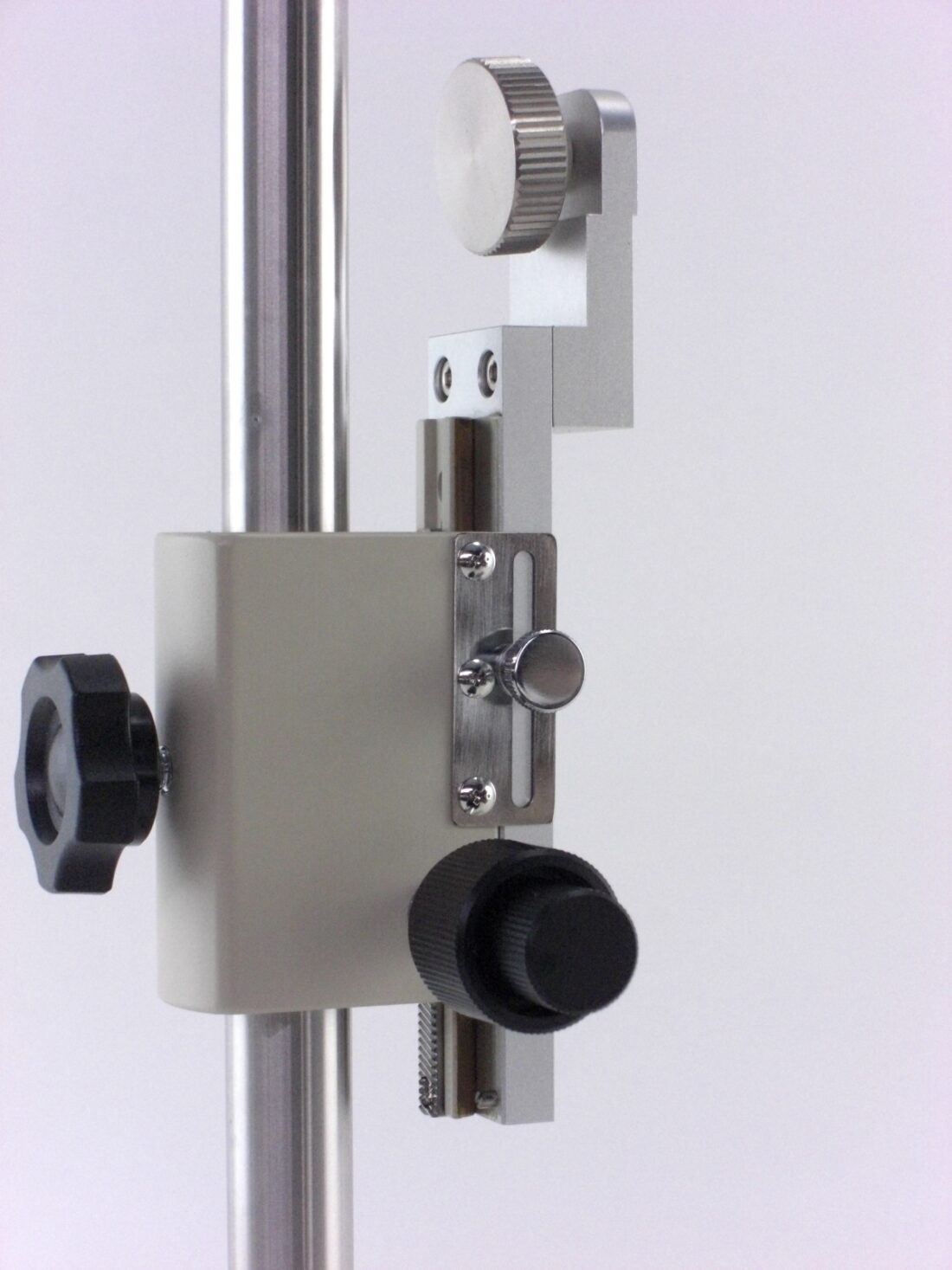

050-06-05100
|
三脚座付カメラフレーム 一軸粗微動タイプ
|
|
|
上下の粗動移動と微動移動を一軸で操作できます。
高倍率で被写体を撮影する場合のピント合せ操作を容易にします。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-06-05100 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上20.0mm、下20.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約810g |
| 価格 |
お問合せ下さい |
|
|
|

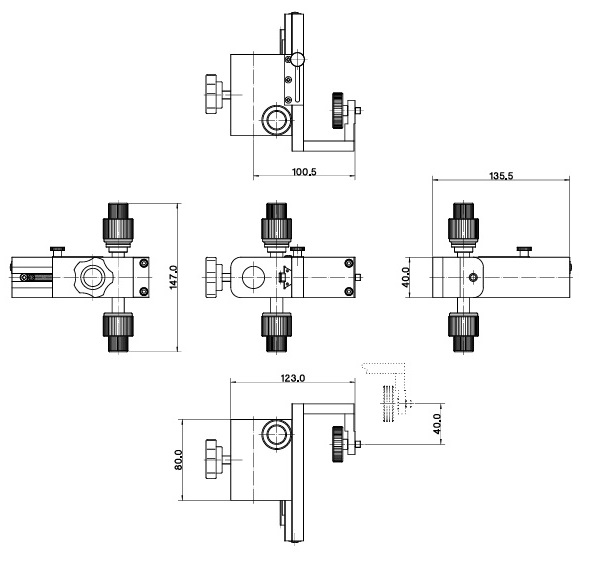

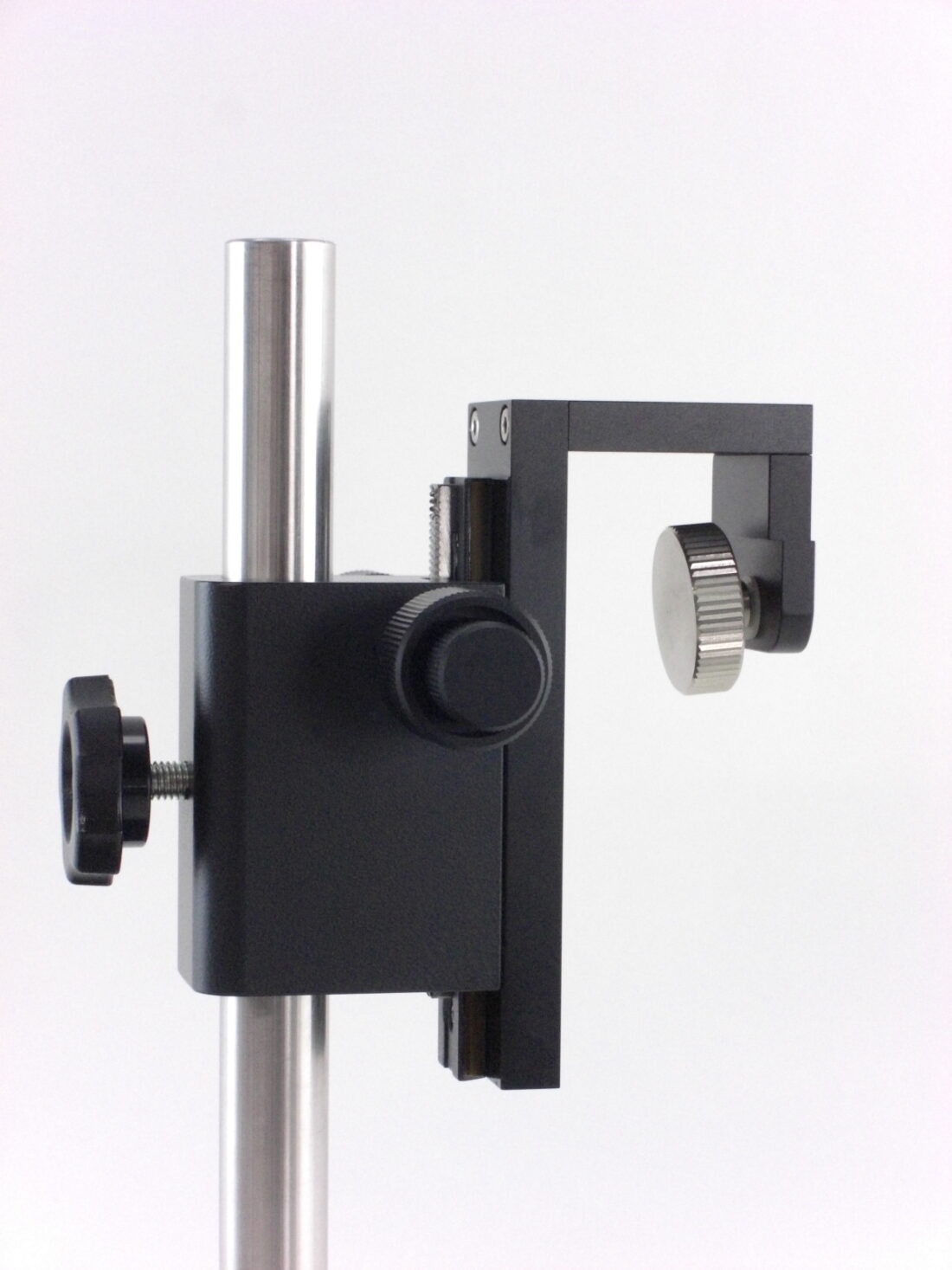

050-06-6100
|
三脚座付カメラフレーム 一軸粗微動タイプ
|
|
|
上下の粗動移動と微動移動を一軸で操作できます。
高倍率で被写体を撮影する場合のピント合せ操作を容易にします。
| 型番 |
050-06-05100 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上20.0mm、下20.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約1,055g |
| 価格 |
お問合せ下さい |
|
|
|
|
|

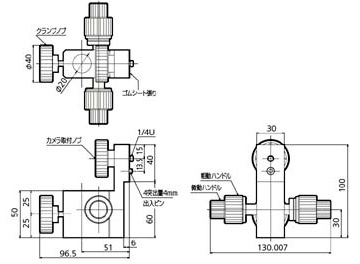

KSF-C-2
|
三脚座付カメラフレーム 一軸粗微動タイプ
|
|
|
用のムーブメントですが、φ20支柱の汎用ムーブメントとして使用可能です。
上下の粗動移動と微動移動を一軸で操作できます。
高倍率で被写体を撮影する場合のピント合せ操作を容易にします。
| 型番 |
KSF-C-2 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上23mm、下12mm |
| Z軸移動量 |
粗動：約25.5mm/回転、微動：約3.3mm/回転 |
| 対応支柱径 |
φ20 |
| 重量 |
ー |
| 価格 |
28,000円(税別)/30,800円(税込) |
|
|
|
|
|

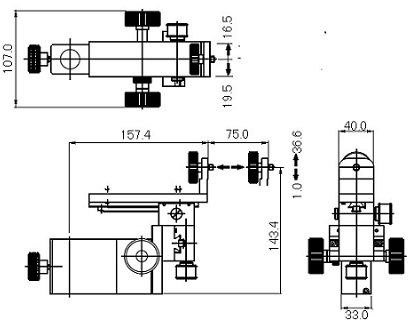

050-07-00100
|

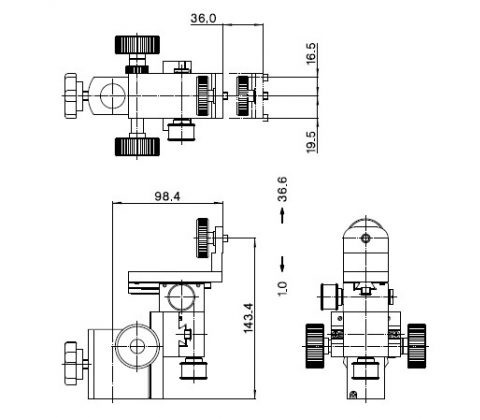

三脚座付カメラフレーム XYZ移動タイプ
|
|
|
Z軸（上下方向）に加えて、X軸（左右方向）、Y軸（前後方向）の3方向への移動を可能にしました。
マクロ撮影時に撮影位置を容易に調整できます。
回転防止用溝付支柱へ対応しています。
| 型番 |
050-07-00100 (FF20-C0008) |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上36.6mm、下1.0mm |
| X軸可動範囲 |
左19.5mm、右16.5mm |
| Y軸可動範囲 |
前36.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約1030g |
| 価格 |
54,500円(税別)/59,950円(税込) |
|
|
|

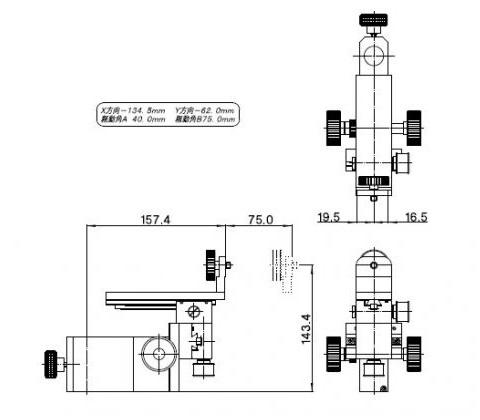

050-07-02105
|
三脚座付カメラフレーム XYZ移動タイプ
|
|
|
Z軸（上下方向）に加えて、X軸（左右方向）、Y軸（前後方向）の3方向への移動を可能にしました。
また、Y軸方向を長作動75mmと致しました。
マクロ撮影時に撮影位置を容易に調整できます。
| 型番 |
050-07-02105 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上32.5mm、下5.0mm |
| X軸可動範囲 |
36.0mm |
| Y軸可動範囲 |
75.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約1,430g |
| 価格 |
お問合せ下さい |
|
|
|

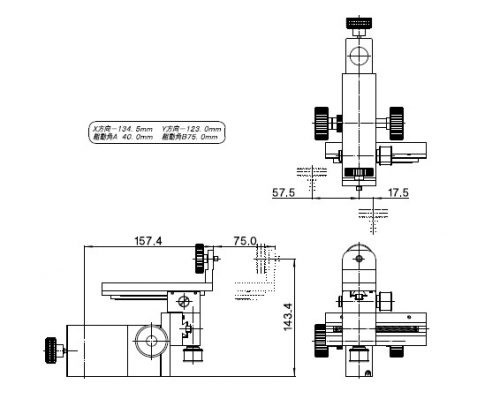

050-07-02107
|
三脚座付カメラフレーム XYZ移動タイプ
|
|
|
Z軸（上下方向）に加えて、X軸（左右方向）、Y軸（前後方向）の3方向への移動を可能にしました。
また、X軸方向とY軸方向を長作動75mmと致しました。
マクロ撮影時に撮影位置を容易に調整できます。
| 型番 |
050-07-02107 |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上32.5mm、下5.0mm |
| X軸可動範囲 |
右57.5mm、左17.5mm |
| Y軸可動範囲 |
75.0mm |
| 対応支柱径 |
φ22 |
| 重量 |
約1,550g |
| 価格 |
お問合せ下さい |
|
|
|
|
|

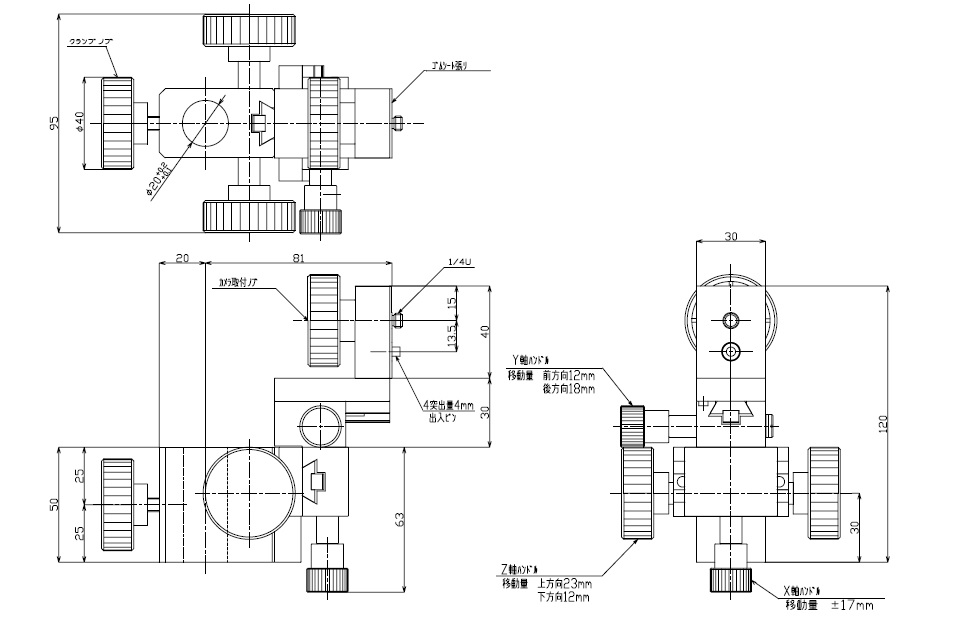

KSF-XYZ
|
三脚座付カメラフレーム XYZ移動タイプ
|
|
|
用のムーブメントですが、φ20支柱の汎用ムーブメントとして使用可能です。
Z軸（上下方向）に加えて、X軸（左右方向）、Y軸（前後方向）の3方向への移動を可能にしました。
マクロ撮影時に撮影位置を容易に調整できます。
| 型番 |
KSF-XYZ |
| 可動方式 |
ラック＆ピニオン |
| Z軸可動範囲 |
上23mm、下12mm |
| X軸可動範囲 |
左右±17mm |
| Y軸可動範囲 |
前12mm、後18mm |
| 対応支柱径 |
φ20 |
| 重量 |
― |
| 価格 |
40,000円(税別)/44,000円(税込) |
|
|
|
|
