2/3インチ 2メガピクセル対応 UVレンズ f=75mm
UV (Ultraviolet) Lenses series
AZURE-7538UV
メーカー：AZURE Photonics

■UV(紫外)～NIR（近赤外）帯域を透過：200nm～1000nm

広域波長の光透過と優れた色収差補正を実現します。

■例えば、指紋撮影に最適

メガネ、プラスチック、セラミック、エナメル、オイルペイント、写真、テープ等に付着した指紋を撮影する場合、背景の干渉を削除・低減し、指紋とその周囲を高コントラストで捉えます。

■その他、偽造紙幣等の鑑定、精密加工部品の表面検査等にも最適

微細の粉塵や異物、凹凸等の検出や特殊インクを使用した印刷分の撮影も可能です。
撮影する波長帯に応じて、UV照射装置やフィルターと適切に組み合わせることで最適な効果が得られます。

◆AZURE-7538UV 価格：187,700円（税別）／206,470円(税込) ご注文はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-7538UV
イメージャーサイズ(Image Format)		2/3″
解像度(Resolution)		2MP
焦点距離(Focal Length)		f=75mm
バックフォーカス(Back Focus)		47.32mm
F値(F/ No.)		F3.8－F32
絞り方式(Iris Type)		手動
ディストーション(Distortion)		<-0.1%
レンズ有効径(Lens Effective Diameter)		Front：φ22.18、Back：φ14.96
有効照度(Relative Illuminate)		99％
全長(TTL)		84.82mm
設計波長(Design Wavelength)		200～1000nm
画角 F.O.V(D×H×V)	2/3″	8.36°×6.7°×5.06°
	1/2″	6.1°×4.89°×3.67°
	1/3″	4.58°×3.67°×2.75°
レンズマウント(Mount)		C
撮影距離(Suitable Distance)		0.5m～∞
作動距離(Optimum Working Distance)		∞
外形寸法(Dimention)		φ34.5×34.39mm
重量(Weight)		114g
動作温度(Operating Temperature)		－20℃～＋65℃
レンズ構成(Lens Construction)		6-6
主光線入射角度(CRA)		5.06°
フィルターネジ径(Filter Thread)		M34.0×P0.5



■ 光学設計（Optical Design Report）	WD=∞

MTF

Field Curvature ＆ Distortion

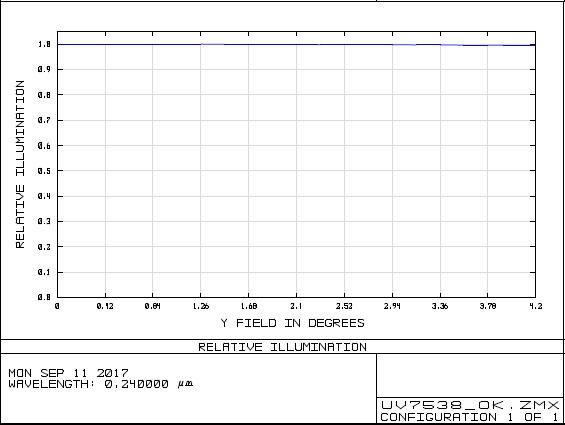

Relative Illumination)

Spot Diagram
