1.2インチ 25メガピクセル対応マシンビジョン単焦点レンズ f=16mm
2.74μｍメガピクセルピッチ対応
25 Megapixel Fixed Focal Lens for MachineVision
AZURE-1624ZF
メーカー：AZURE Photonics

■1.2ンチ12メガピクセル、素子サイズ（ピクセルサイズ）2.74μmへ対応

1.2インチ 25メガピクセル以下、1.1インチ 20メガピクセル以下、1インチ 18メガピクセル以下の撮像素子に最適

適応素子： IMX540, IMX925, IMX935, IMX531, IMX541, IMX532, IMX542, IMX253, IMX304, IMX902, GMAX2518, GMAX3412, E2525A, EMERALD GEN2-12M etc.

■後方突出量をZero

焦点距離f=12～100mmのレンズで後方突出量をZeroを実現

■全領域で高性能

至近距離～無限まで、全領域で高性能を実現

◆AZURE-1624ZF 価格・納期につては、お問合せ下さい
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-1624ZF
イメージャーサイズ(Image Format)		1.2″
解像度(Resolution)		180lp/mm
焦点距離(Focal Length)		f=16.3mm
バックフォーカス(Back Focus)		21.05mm
F値(F/ No.)		F2.4
絞り方式(Iris Type)		手動
ディストーション(Distortion)		<-1.8%
有効径(Lens Effective Diameter)		前面(Front)：φ34mm、後面(Back)：φ22.5mm
全長(TTL)		86.2mm（WD=∞）
画角 (D×H×V)	1.2″	61.4°×48.28°×42.27°
	1.1″	56.88°×46.72°×35.74°
	1″	52.32°×42.8°×32.62°
撮影距離(Suitable Distance)		0.12m～∞
設計波長(Design Wavelength)		400～700nm
レンズマウント(Mount)		C
フィルターネジ径(Filter Thread)		M49×P0.75

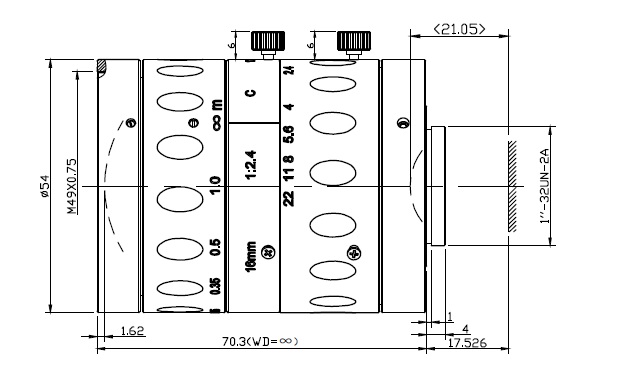

外形寸法(Dimention)		φ54×70.3mm
重量(Weight)		−
動作温度(Operating Temperature)		-20～+65℃
