1/4型 超小型、筒型 アナログカメラ
Analog color camera(1/4"CCD)
WAT-240E(P3.7) / WAT-240E/CB(P3.7)
メーカー：Watec （ワテック株式会社）
|
|
|
|
■最大径φ17 超小型CMOSカメラ
■解像度480TV 本
■組込や画像センサとしての使用に最適
■ピンホールレンズ仕様
■WAT-240E/CBは、映像・電源コネクター付
|
■最低被写体照度0.3 lx F2.0
■走査方式:プログレッシブ
■ホワイトバランス調整機能
■電子アイリス機能
■AGC機能
■逆光補正機能
■電源電圧:DC+5V 〜 6V
■標準レンズ:3720B-12P(B)(f3.7 F2.0)
|
◆WAT-240E-P3.7 販売価格：33,900円(税別)／37,290円(税込) ご注文→ ショップ
◆WAT-240E/CB-P3.7 販売価格：35,200円(税別)／38,720円(税込) ご注文→ ショップ
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕様 |
| 製品名 |
WAT-240E(P3.7) NTSC |
WAT-240E(P3.7) PAL |
| 撮像素子 |
1/4 型 CMOS イメージセンサ |
| 有効画素数 |
648(H)×488(V) |
| セルサイズ |
5.6μm(H)×5.6μm(V) |
| 撮像方式 |
RGB 原色ベイヤ配列モザイクオンチップフィルタ |
| 同期方式 |
内部同期 |
| 走査方式 |
プログレッシブ |
| 映像出力 |
コンポジットビデオ: 1.0 V(p-p) 75Ω ( 不平衡) |
| 解像度(水平) |
480TV 本以上 ( 画面中央) |
| 最低被写体照度 |
0.3 lx F2.0 (AGC ON=42dB) |
| S/N |
52dB 以上 (AGC=0dB、γ=1.0) |
| AEモード |
1/60 〜 1/100000 (秒) |
1/50 〜 1/100000 (秒) |
| ホワイトバランス |
ATW (2500K 〜 9000K) |
| AGC |
0 〜 42dB |
| ガンマ特性 |
γ≒0.45 |
| ビデオレベル |
85IRE |
| 逆光補正 |
ON |
| 電源電圧 |
DC+5V 〜 6V |
| 消費電力 |
0.66W / 110mA (6V 時) |
| 動作温度 |
-10 〜 +50℃ |
| 保管温度 |
-30 〜 +70℃ |
| 動作/保管湿度 |
95%RH 以下( 結露しないこと) |
| レンズマウント |
M12 P=0.5 |
| 標準レンズ |
3720B-12P(B) (f3.7 F2.0) |
| ケーブル長 |
330mm |
| 重 量 |
WAT-240E(P3.7):約18g／WAT-240E/CB(P3.7)：約28g |
| 付属品 |
本体取付リング |
| 価格 |
WAT-240E(P3.7):33,900円(税別)
WAT-240E/CB(P3.7):35,200円(税別) |
問合せ下さい |
|
|
●WAT-240E(P3.7)の外観図
|
図面（PDF）
|
|
●WAT-240E/CB(P3.7)の外観図
|
外観図面（PDF）
|
|
|
|

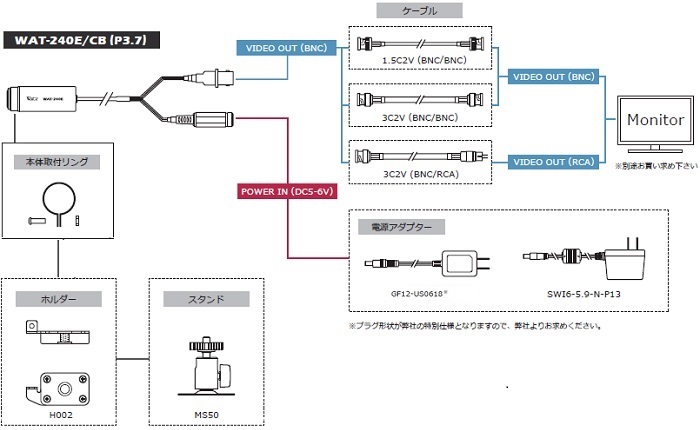

■接続図
|
|
|
|
| 型番 |
商品名 |
仕様 |
価格 |
| GF12-US0618 |
電源アダプター |
DC6V (出力電流：max.1.8A) |
1,600円(税別)
1,760円(税込) |
| H002 |
ホルダー |
三脚座（本体付属の取付けリングで固定） |
2,980円(税別)
3,278円(税込) |
| 3C2V-2.5M |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-BNC |
7,400円(税別)
8,140円(税込) |
| 3C2V-3M |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-BNC |
7,500円(税別)
8,250円(税込) |
| 3C2V-5M |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-BNC |
7,900円(税別)
8,690円(税込) |
| 3C2V-10M |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-BNC |
8,800円(税別)
9,680円(税込) |
| 3C2V-2.5M-BNC-RCA |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-RCA |
7,400円(税別)
8,140円(税込) |
| 3C2V-3M-BNC-RCA |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-RCA |
7,500円(税別)
8,250円(税込) |
| 3C2V-5M-BNC-RCA |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-RCA |
7,900円(税別)
8,690円(税込) |
| 3C2V-10M-BNC-RCA |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-RCA |
8,800円(税別)
9,680円(税込) |
|
|
|
|
